三星七频长条形航空天线
天线可以同时接收GPS L1/L2/L5、GLONASS G1/G2和北斗B1/B2/B3频段的信号，适用于多系统、高精度测绘及军用定位领域，广泛应用于航空航天、道路施工、精密农业、海洋测量、码头集装箱作业、作战演习、边防警戒等场合。
18917114680
一、技术参数
无源天线指标 | |||
工作频率 | GPS L1/L2/L5 | GLONASS G1/G2 | 北斗 B1/B2/B3 |
顶点增益 | L1≥4.5dBi L2≥3.0dBi L5≥0dBi | G1≥3.5dBi G2≥3.0dBi | B1≥4.0dBi B2≥2.0dBi B3≥0dBi |
极化方式 | RHCP | ||
水平面覆盖角度 | 360° | ||
输出阻抗 | 50Ω | ||
输出驻波 | ≤1.5 | ||
顶点轴比 | ≤3dB | ||
相位中心误差 | ＜3mm | ||
低噪声放大器指标 | |||
有源增益 | 35±2dB | ||
噪声系数 | ≤1.8dB | ||
输入驻波 | ≤1.5 | ||
输出驻波 | ≤1.5 | ||
工作电压 | 3.3~5.5V | ||
工作电流 | ≤49mA | ||
机械特性 | |||
天线尺寸 | 119.4mm×76.2mm×38.8mm（含接头） | ||
接头方式 | TNC-K | ||
重量 | ≤200g | ||
工作环境 | |||
工作温度 | -45℃～+70℃ | ||
存储温度 | -55℃～+85℃ | ||
湿度 | 95%不冷凝 | ||
防水等级 | IP67 | ||

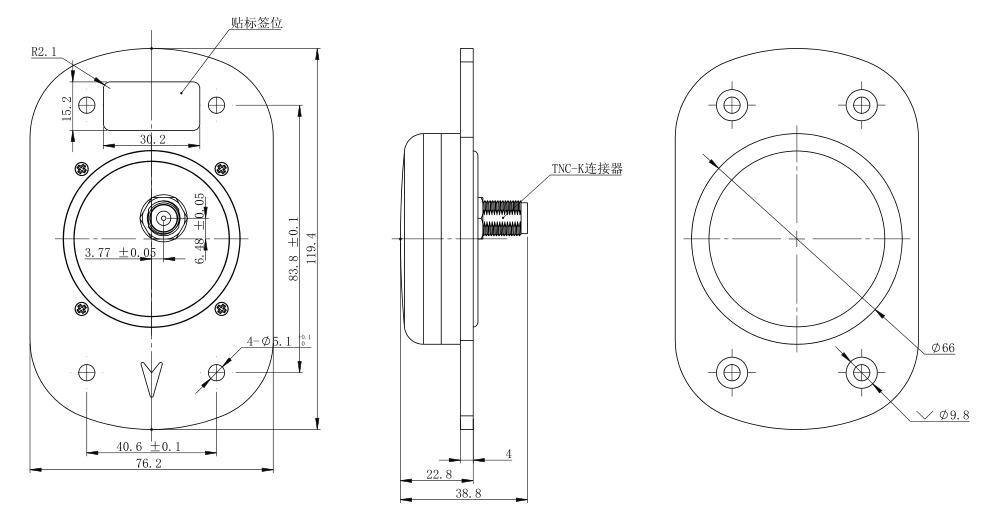

二、结构图纸
相关资料下载：
JJANT-22-01-01三星七频长条形航空天线规格书.pdf
