1. 功能性能

1.1. 功能

a) 具有北斗RNSS信号B1C、B1I、B1A、B3I、B3A、B3AE、B3Q接收能力，具有北斗RDSS信号S1、S2C、S2A信号接收能力。

b) 具有北斗RDSS信号Lf0、Lf1、Lf2、Lf3信号发射能力。

c) 发射Lf0、Lf1、Lf2、Lf3信号时不影响B3频点信号接收，B1频段有强干扰时不影响B3频点信号接收。

d) 具备抗射频烧毁能力。

e) 具备北斗B1、B3频点信号高精度差分功能。

f) B1受到10W内干扰时不影响B3收星。

g) 抗邻频干扰。具备抗4G、5G移动通信、WLAN、蓝牙等邻频干扰能力。

h) 抗自扰互扰。具备抗北斗RDSS以及其他邻频段用频设备干扰能力。

1.2. 性能

a) 接收天线频率：

1) B1：1575.42MHz±16.5MHz；

2) B3：1268.52MHz±10.23MHz；

3) S：2xxx.xx±x.xxMHz。

b) 发射天线频率：Lf_x：1xxx.x～1xxx.xMHz。x=0~3

c) 天线极化方式：

1) 接收天线为右旋圆极化（RHCP）；

2) 发射天线为左旋圆极化（LHCP）。

d) 天线单元增益：

1) 10°仰角增益≥-6dBi；

2) 15°仰角以上增益≥-5dBi。

e) 覆盖方位：方位角0°～360°，俯仰角5°～90°。

f) 顶点轴比：≤3dB。

g) B1、B3相位中心一致性、稳定度：≤2mm（设计保证）。

h) 工作频带内天线口面承受功率不低于0.1W/cm2。

i) LNA增益：32~36dB（常温）。

j) LNA噪声系数：≤2.0dB（常温）。

k) LNA带内平坦度：±1.5dB（常温）。

l) LNA 1dB压缩点P-1dB：＞0dBm（常温）。

m) 输出驻波：≤2.0。

n) 阻抗：50Ω；

o) 带外抑制：

1) B1：≥60dB@B1±100MHz；

2) B3：≥60dB@B3±100MHz；

3) S：≥60dB@S±100MHz；

p) 对Lfx抑制：

1) B1：≥20dB@Lfx；

2) B3：≥80dB@Lfx；

3) S：≥80dB@Lfx；

q) Lfx带内增益平坦度：±1dB，x=1,2,3。

r) PA输入功率：≥-5dBm。

s) PA输出P-1dB功率：≥37dBm（常温）；

2. 功耗要求

≤22W（瞬时发射功耗）；

≤1.5W（稳态接收功耗）

3. 供电要求

工作电压：12±1VDC

4. 接口要求

接口形式：TNC-K。

5. 外形尺寸要求

69mm×69mm，安装孔间距83.8mm×40.6mm，内孔为Φ5.1mm通孔。未注公差按照±0.2mm。

6. 重量要求

≤250g。

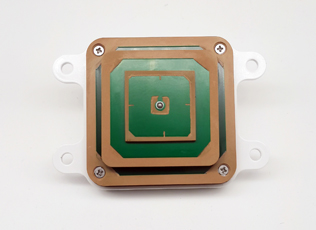

7. 实物图片
