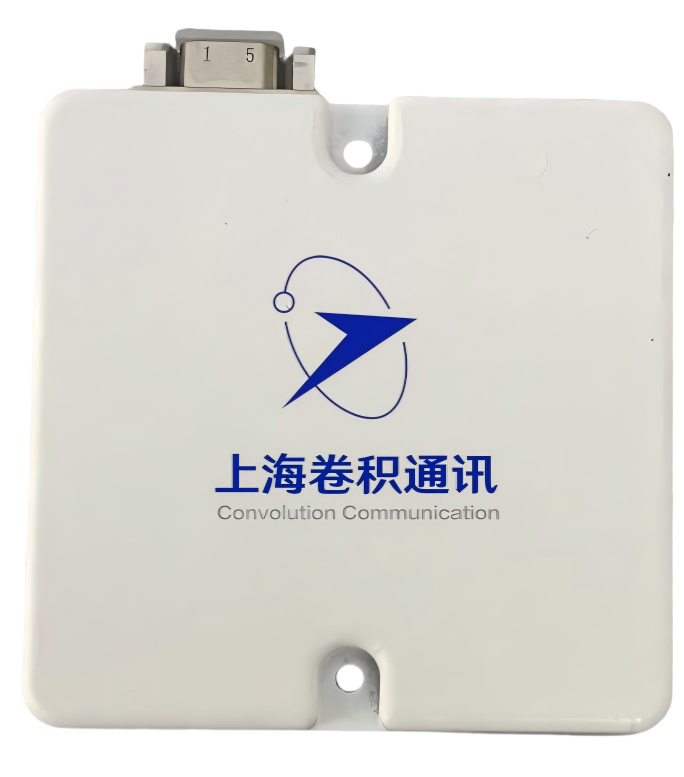

超小型化四阵元抗干扰天线
4B1L1E1抗干扰天线完成 4 路 BDS_B1、GPS_L1、GALILEO E1频点信号的接收、放大、下变频、滤波和抗干扰处理。采用DC 9V-24V宽电压供电，可实现抗三个宽带干扰功能，可在强干扰条件下实现高精度定位和精准授时。本产品内部集成了阵列天线、抗干扰处理组件、导航接收机等，体积小、重量轻、功耗低，应用简单，可广泛应用于小型无人平台等领域，有效保护终端免受恶意或无意的电磁干扰以及电子诱骗等。
18917114680
1 抗干扰天线性能
1）抗干扰频点： BDS_B1、GPS_L1、GALILEO E1；
2）通道数:4；
3）抗干扰类型：抗 BDS_B1、GPS_L1、GALILEO E1频段的宽带、扫频和脉冲等多种压 制干扰等能力；
4）抗干扰个数：同时对抗 1～3个不同方向干扰源；
5）抗单宽带干扰能力：干信比≥90 dB@ - 130 dBm；
6）抗三宽带干扰能力：干信比≥80 dB@ - 130 dBm；
7）功耗：≤6 W。
2 天线接口
1）电源/数据接口：J30J-9ZKP；
电源/数据接口为 J30J-9ZKP 连接器，共 9PIN信号定义如表1。
表1 数据接口定义
连接器编号 | 信号定义 | 信号描述 | 说明 | |
1,4 | +9V ~ +24V | 电源正极 |
|
天线供电 |
5,6 | GND | 电源地 | ||
3 | RX | 内置接收机数据接收 |
RS 232 | |
2 | TX | 内置接收机数据发送 | ||
7 | 串口GND | |||
8 ，9 | / | / | ||

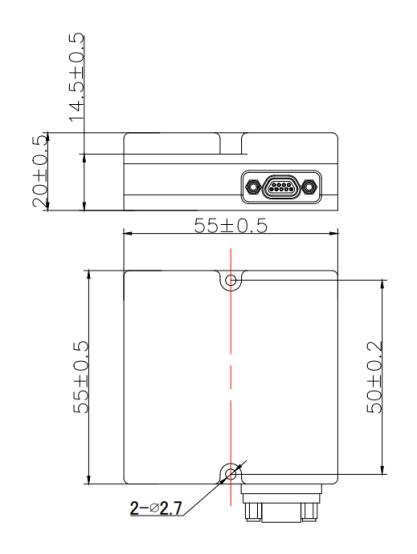

3 结构尺寸与颜色
1）尺寸：55 mm × 55 mm × 20 mm ( ±0.5 mm，不含连接器）；
2）颜色：白色。
4 重量
1）≤100 g。
2.5 环境适应性
1）工作温度：-45 ℃ ~ +70 ℃ ;
2）贮存环境：-50 ℃ ~ +80 ℃。
