一、产品概述

SJAJ-8-B1L1-1抗干扰一体机能够同时完成8路BDS B1、GPS L1及GALILEO E1频段信号的接收、放大、下变频、滤波与抗干扰处理。整机采用18V～32V电压供电，由天线阵列、射频模块、抗干扰模块以及GNSS接收机四大部分组成，具备三方向干扰抑制能力。产品可广泛应用于移动车辆、舰船、航空器及无人平台等场景，在复杂电磁环境中显著提升通信与导航的稳定性。

二、功能指标

(1) 抗干扰类型：宽带、窄带、扫频和脉冲等多种压制干扰等能力；

      抗单宽带干扰能力：干信比≥105dB@-130dBm；

      抗三宽带干扰能力：干信比≥90dB@-130dBm；

      抗六宽带干扰能力：干信比≥80dB@-130dBm；

      抗七宽带干扰能力：干信比≥75dB@-130dBm；

(2) 工作频率：BDS_B1，GPS_L1，GAL_E1；

(3) 输入阻抗：50 Ω

(4) 电压驻波比（VSWR）：≤ 2

(5) 抗干扰带宽：20 MHz

(6) 最大同时抗干扰源数量：7个

(7) 电压/功耗18-32 V/常温：≤20 w

(8) 冷启动：≤60 s（含自检时间）

(9) 热启动：≤10 s

(10) 定位精度：≤10 m

(11) 测速精度：≤0.2 m/s

三、接口

 电源接口：

 类型：J30J-9ZKP，共9 PIN；

 电压范围：18-32V。

   射频接口:

   类型：SMA-K；
   阻抗：50 Ω；
   输出功率范围：-55 dbm ~ -65 dbm。

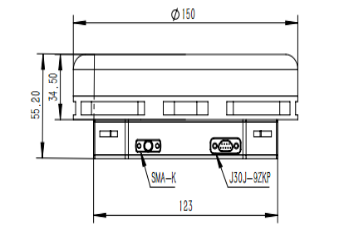

四、产品尺寸图

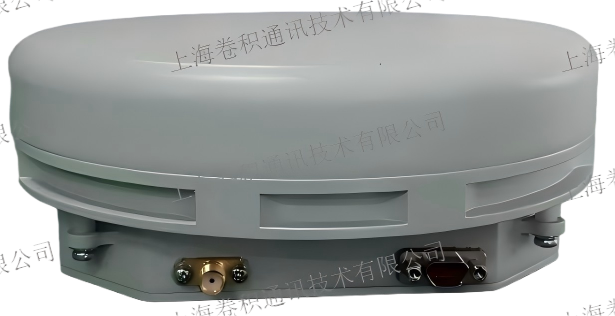

五、产品图

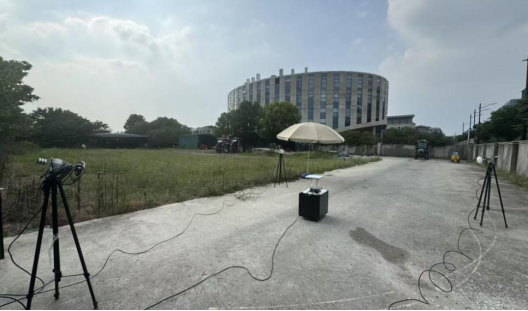

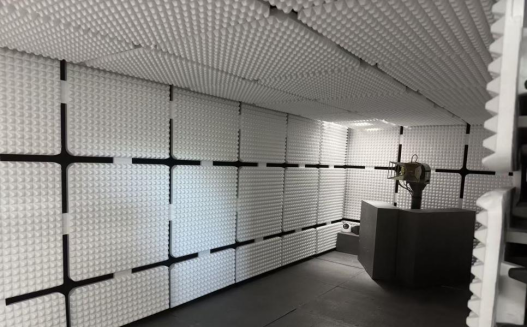

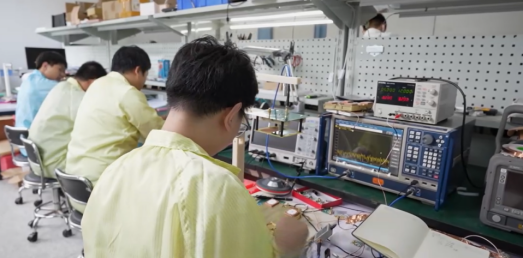

六、测试环境
