四阵元B3抗干扰天线
18917114680
1 四阵元 B3 抗干扰天线技术要求
1.1 功能要求
本装置为四阵元 B3 抗干扰天线，接收北斗 B3A、B3AE、B3Q、B3I 信号、
北斗 B1I、B1C 和 GPS L1 等信号，采用 BDS B3 频点抗干扰，对 B3 频点不少于
三个方向的压制干扰信号进行抑制功能。
1.1.1
软件加载功能
通过串口可对北斗抗干扰天线各组件进行软件加载，组件可自动识别加载过
程出现的任何异常，并允许重启后再次加载。
1.1.2
干扰抑制功能
具备对 B3 频点不小于三个方向的压制干扰信号进行抑制功能。
1.1.3
射频保护
具备抗大功率输入损毁能力，具备抗高能微波脉冲烧毁能力。
1.2 性能要求
1.2.1
接收天线阵子组成
包含 4 个 B3 频点接收阵子和 1 个 B1/L1 接收阵子。
1.2.2
工作频率
GPS L1：1575.42 MHz±1.023MHz；
BD B1：1575.42 MHz±16.5MHz；
BDB3：1268.52 MHz±10.23MHz。
1.2.3
天线极化方式
右旋圆极化。
1.2.4
覆盖范围
方位角 0°~360°，俯仰角 5°~90°。
1.2.5
B1/L1 天线 LNA 指标
低噪增益：35.0±2.0dB；
输出驻波：≤2.0；
噪声系数：≤2.0；
带内平坦度：±1dB。
1.2.6
防烧毁指标
天线口面承受的连续波功率不低于 10W，承受的电磁脉冲功率密度不低于
400W/cm2（典型电磁脉冲为 1 秒 10 个脉冲，脉宽 50 纳秒）。2 / 4
1.2.7
抗干扰类型
抗干扰类型包含：宽带、窄带、脉冲、跳频、扫频及混合干扰。
1.2.8
抗不同方向宽带干扰个数
最大抗干扰方向不少于 3 个（B3 频点）。
1.2.9
抗干扰来向范围
方位角 0°~360°，俯仰角﹣30°~30°，在多干扰源时，干扰源彼此之间夹角≥
30°。
1.2.10 抗干扰能力（加北三接收机）
B3 频点抗干扰能力如表 1 所示。在弹体动态范围及宽带、窄带、脉冲、跳
频、扫频、混合压制等各种干扰条件下均要满足要求，干扰功率为各类干扰样式
的平均功率。
1.2.11 动态范围
速度≤1100m/s、加速度≤15g、加加速度≤3g/s。
1.3 尺寸重量功耗要求
1.3.1
功耗、尺寸及重量
稳态功耗：≤15W；
重量：≤500g；
尺寸要求：≤（140×140×35）mm（不含接插件）
1.3.2
连接器及定义
卫星接收装置面板上应有两个电气连接器，分别为：
供电/串口信号输出：J30J-9ZKP（采用 P 系列锁紧组件）；
射频输出： SMA-K 系列连接器。

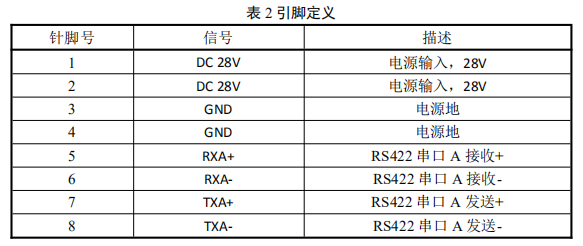

J30J-9ZKP 引脚定义如表 3 所示。
1.3.3
通信接口
串口 A 采用标准全双工 RS-422 接口，用于抗干扰天线的检测、调试、软件
升级。
1.3.4
射频接口
装置外部具备一个射频连接器，合路输出北斗 B1/B3 和 GPS/L1 射频信号。
射频端口特性如下：
1) 无馈电输出；
2) 输入端口阻抗特性：输入阻抗 50Ω，驻波＜2.0:1。
1.3.5

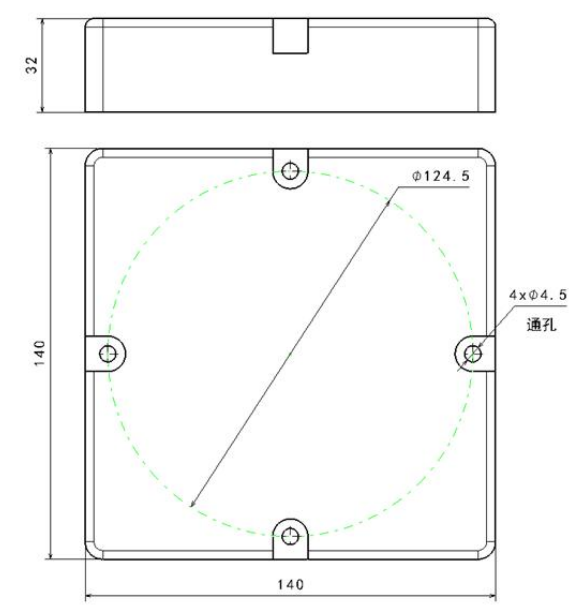

外形尺寸图
1.4 环境适应性要求
a) 工作温度：-50℃～+55℃;
b)贮存温度：-55℃～+85℃。c)振动（随机振动）:
1)190Hz～210Hz,加速度谱密度为 0.2g2/Hz，
2)380Hz～420Hz,加速度谱密度为 0.05g2/Hz，
3)760Hz～840Hz,加速度谱密度为 0.0125g2/Hz，
4)15Hz～2000Hz 内的其它频率，加速度谱密度为 0.01g2/Hz，
5)各轴振动持续时间为 1h:
d) 冲击：
1)垂直轴向≥15g，
2)横轴方向≥15g，
3)纵轴方向≥15g，
4)作用时间 11ms±2ms；
e)盐雾：具有抗盐雾能力；
f)霉菌：具有抗霉菌能力。
