GPS/BD五阵列天线中无源天线方案为：双馈电微带贴片天线基片加电桥合路，实现右旋圆极化设计。

18917114680

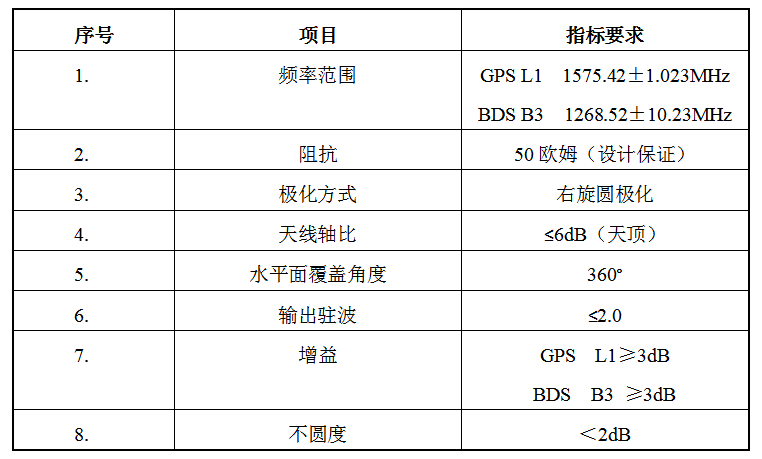

一、GPS/BD五阵列天线主要技术指标如下表


二、无源天线设计

双馈电微带贴片天线基片加电桥合路，实现右旋圆极化设计。根据上表的指标需求，设计BD B3天线基片尺寸为38*38*5mm，GPS L1天线基片尺寸为40*40*5mm。

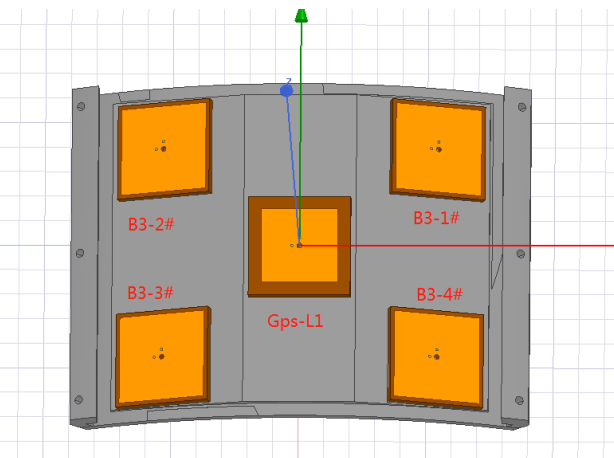

（1）仿真模型

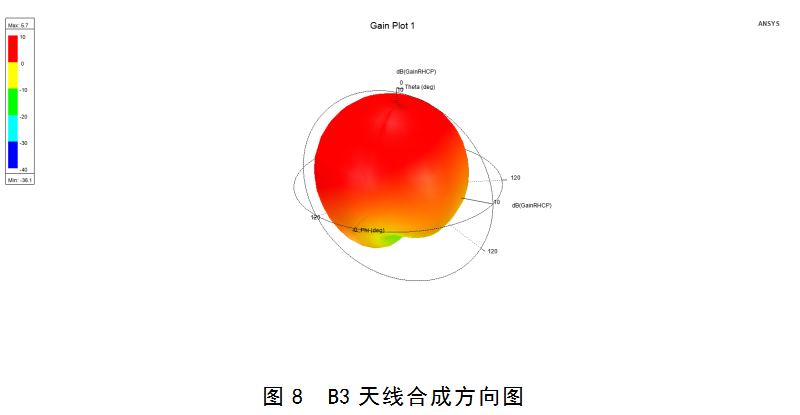

（2）仿真数据

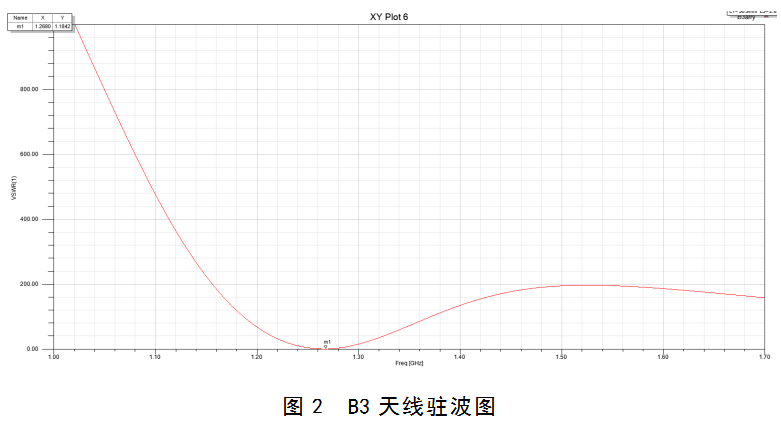

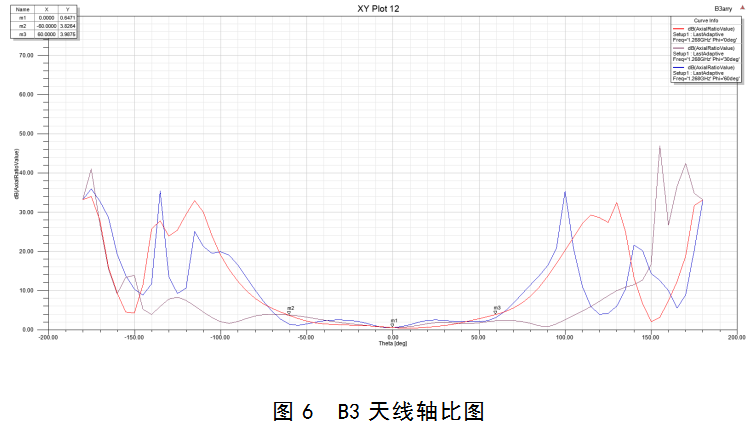

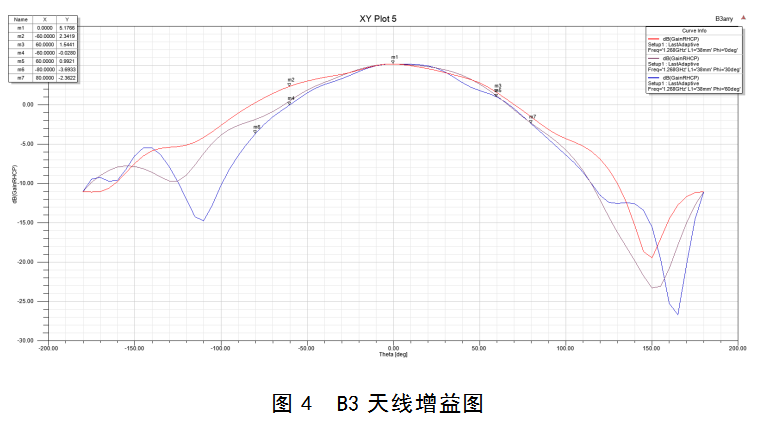

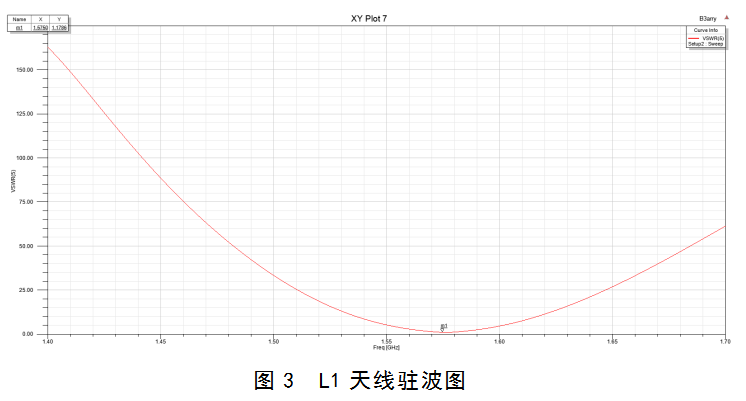

总结：从上面的仿真结果得出结论，天线的驻波小于1.5。B3天线的顶点增益大于5dB，仰角60°的增益大于0dB，仰角80°的增益大于-4dB，法向轴比小于1dB，正负60°轴比均小于4dB。其他的B3天线仿真结果类似。

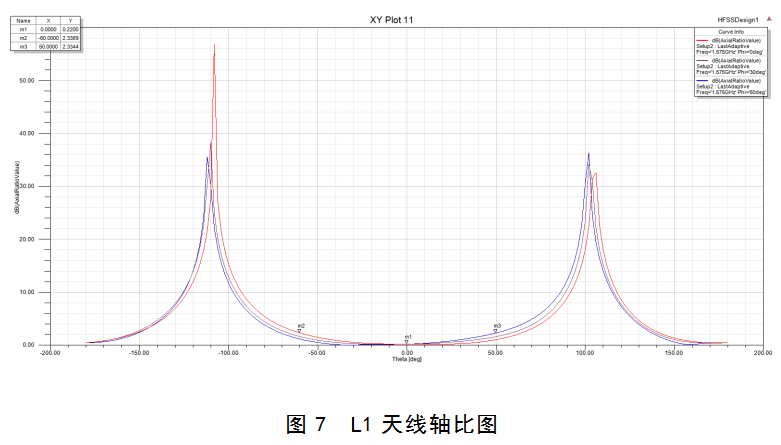

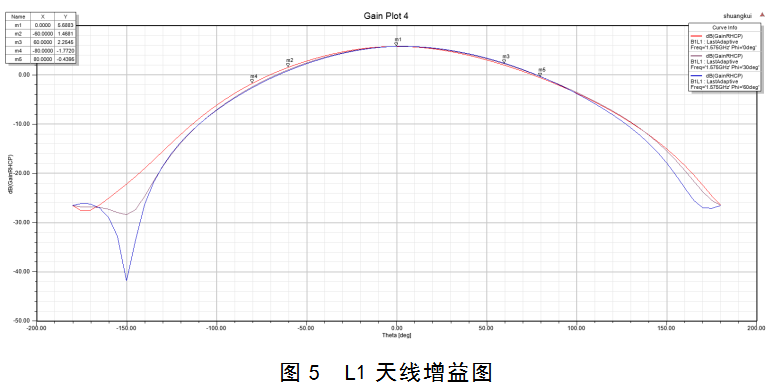

中间L1天线的顶点增益5.6dB，仰角60°的增益大于-1dB，仰角80°的增益大于-2dB，轴比正负60°内均小于3dB。根据仿真数据分析，整个天线的性能符合指标要求。
