B1/B3 五阵元天线仿真报告
根据客户提供的结构尺寸，建立如图1的模型。
18917114680
一、天线仿真数据
中间B1B3天线采用上下叠层的形式，初步设计边缘B3天线尺寸为35*35*5mm，中间B3B1叠层天线尺寸：下层B3天线为42*42*4mm，上层B1天线为35*35*3.5mm。
天线布阵按照最大间距来进行。根据本设计中结构的最大尺寸，B3天线阵的阵元间距为80mm。

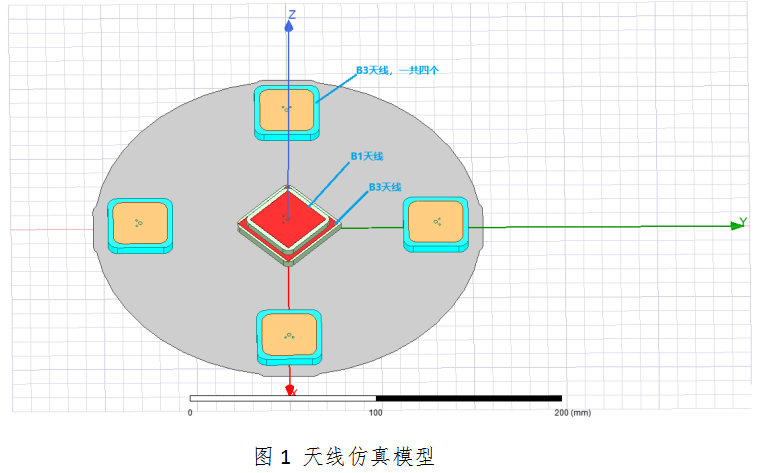

（1）天线仿真模型

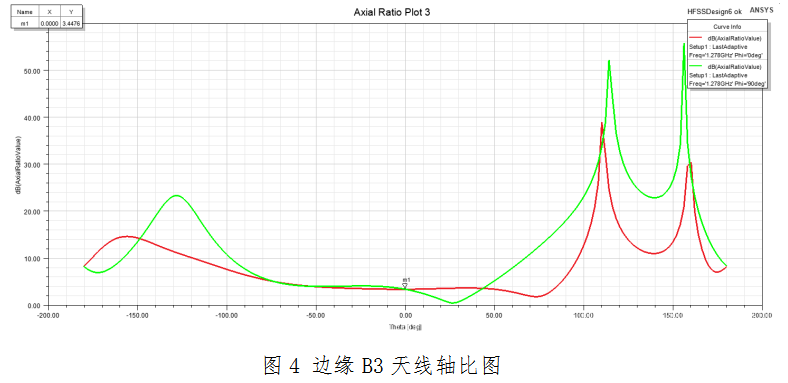

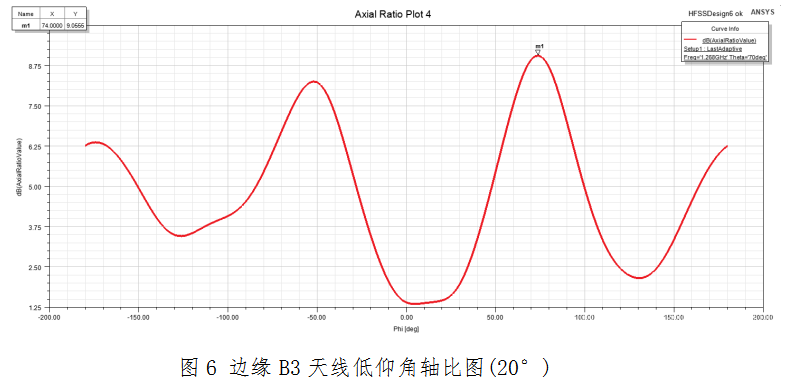

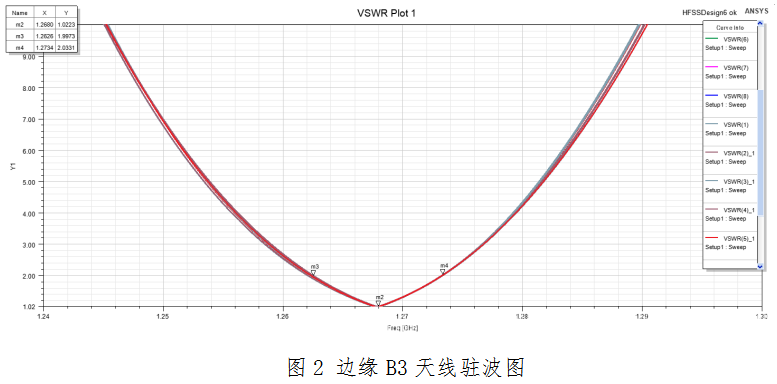

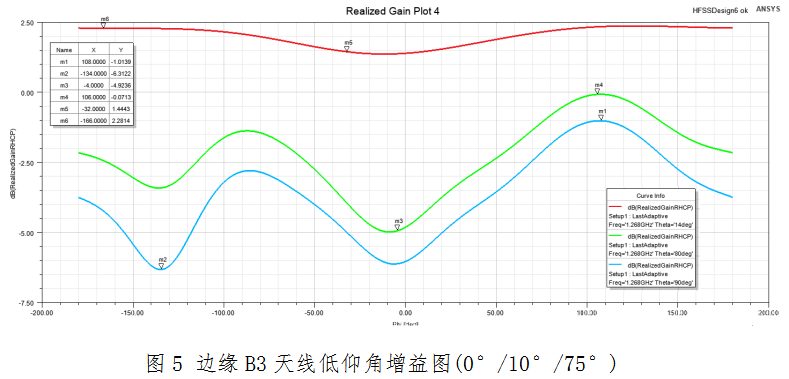

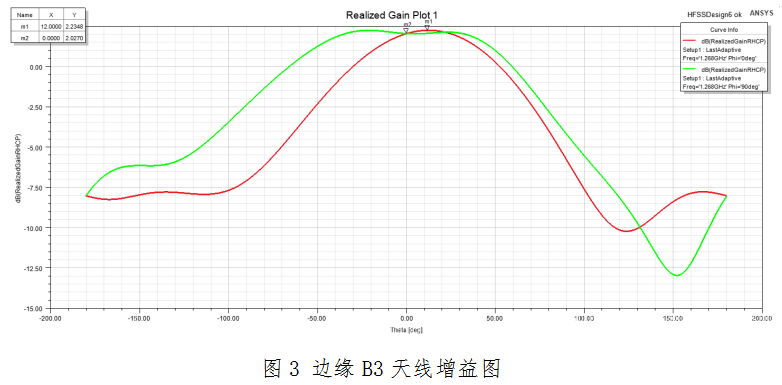

（2）边缘B3天线仿真数据

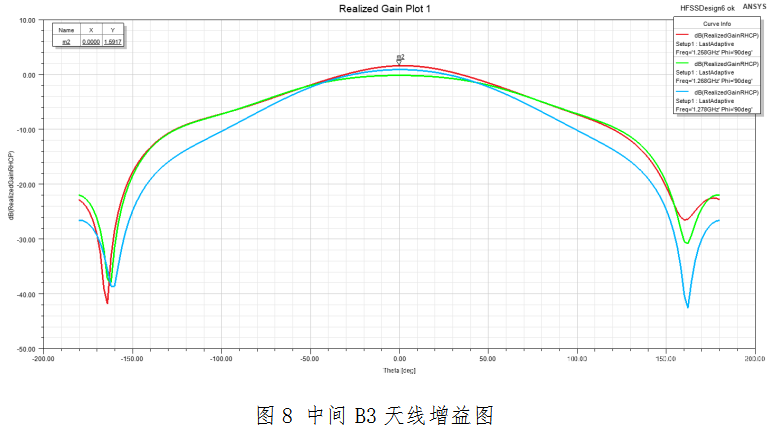

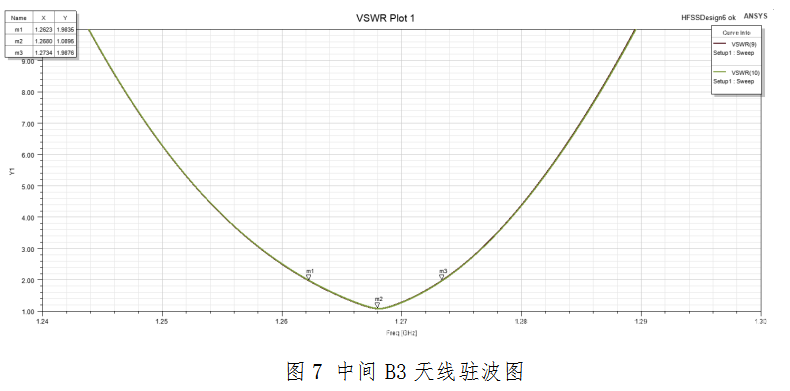

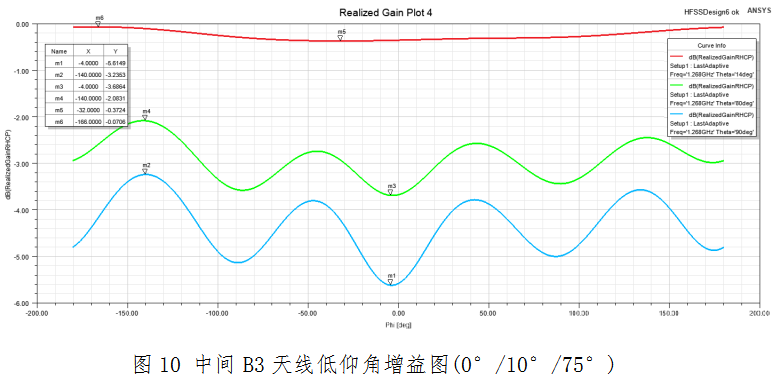

（3）中间B3天线仿真数据

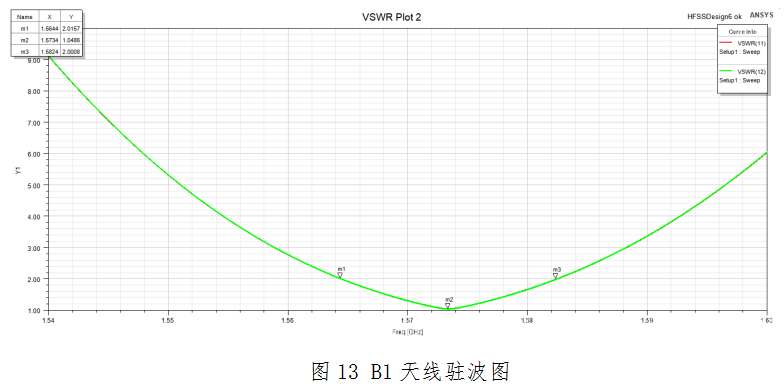

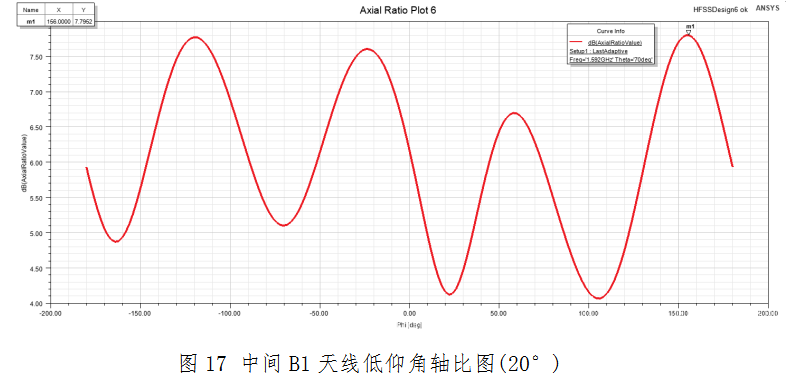

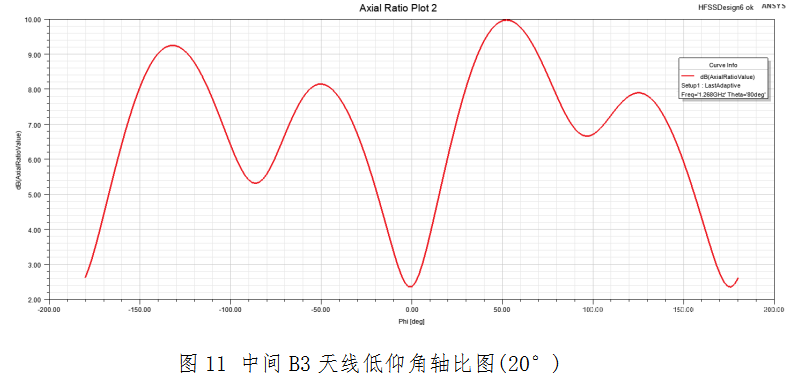

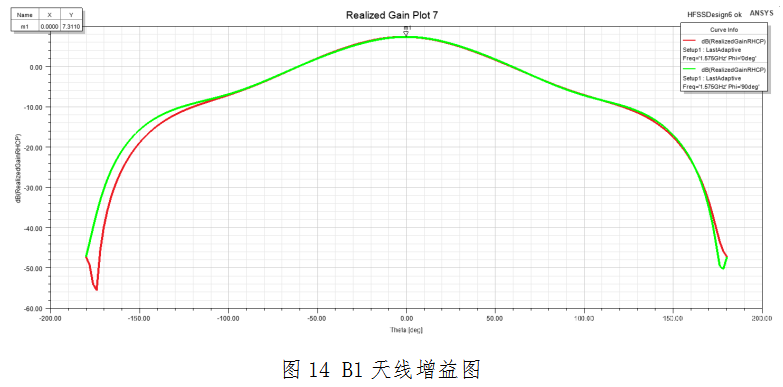

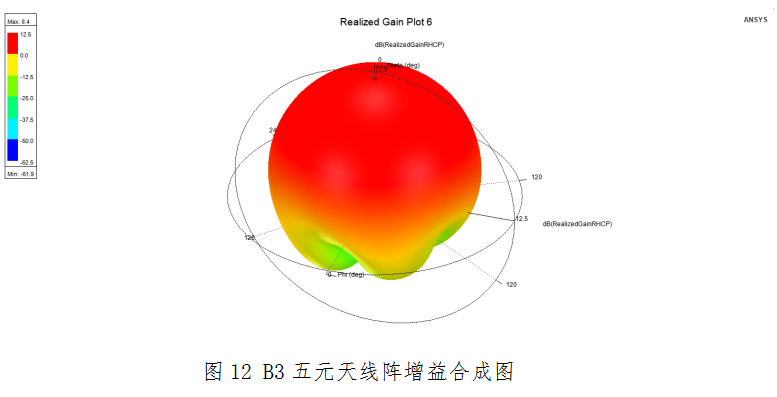

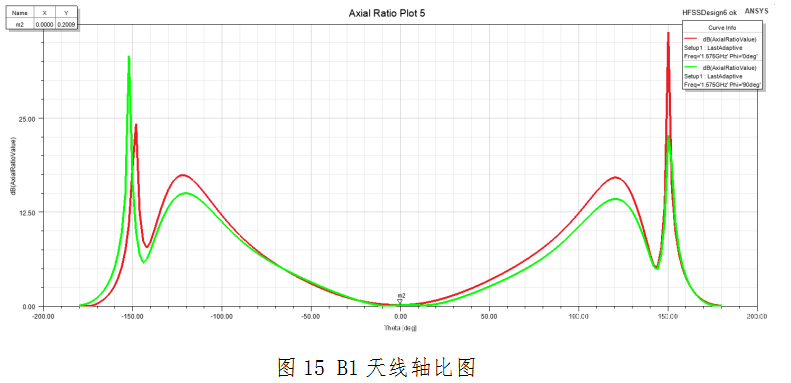

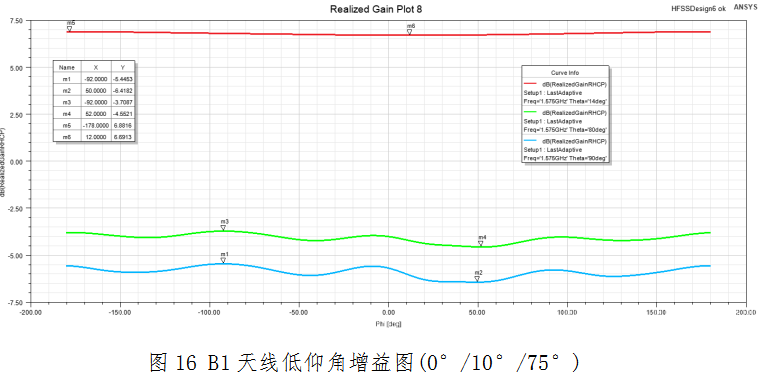

（3）B1天线仿真数据
总结：从上面的仿真可以看出，边缘B3天线的驻波小于1.5，顶点增益在2.02dBi，轴比小于4dB。中间B3天线的驻波小于1.5，顶点增益在1.59dBi，轴比小于5dB。B1天线的驻波小于1.5，顶点增益在7.31dBi，轴比小于3dB。天线从整个仿真数据来看，天线的整体性能较好，但是还有可以优化的空间。
