B1/B3 三代机载二型14阵元天线仿真报告

根据客户提供的结构尺寸，建立如图1的模型。

18917114680

一、天线仿真数据

中间B1B3天线采用上下叠层的形式，初步设计B3天线尺寸为35*35*5mm，B1天线尺寸为35*35*5mm。中间B3B1叠层天线尺寸：下层B3天线为65*65*5mm，上层B1天线为50*50*5mm。

天线布阵按照半波长阵元间距来进行。根据本设计中结构的最大尺寸，B3天线阵的阵元间距为120mm,B1天线阵的阵元间距为100mm。

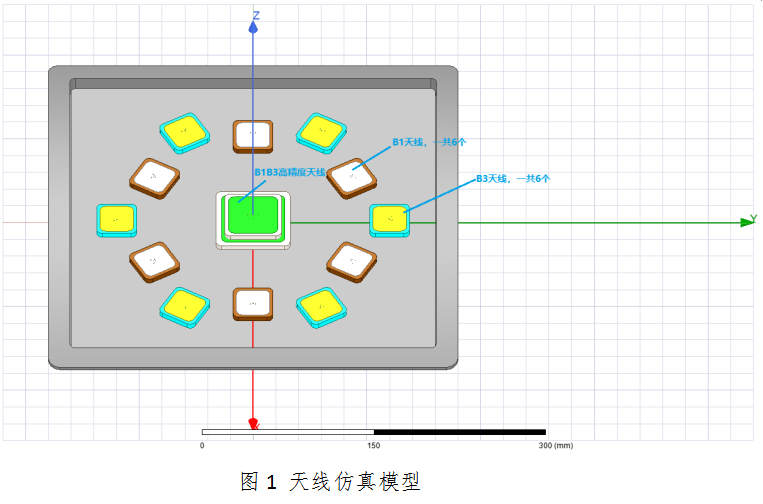

（1）天线仿真模型

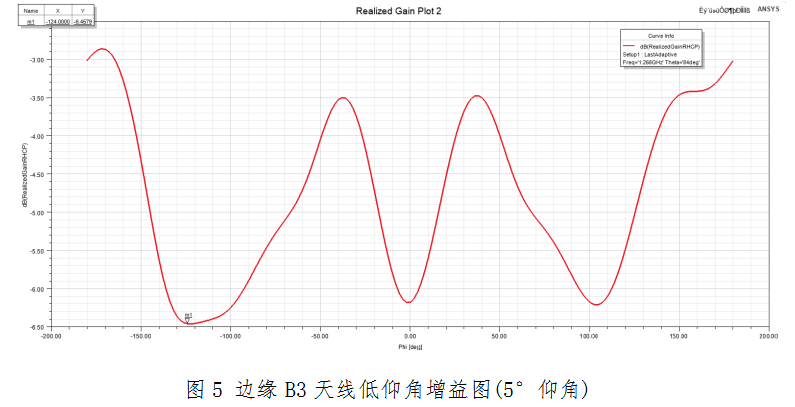

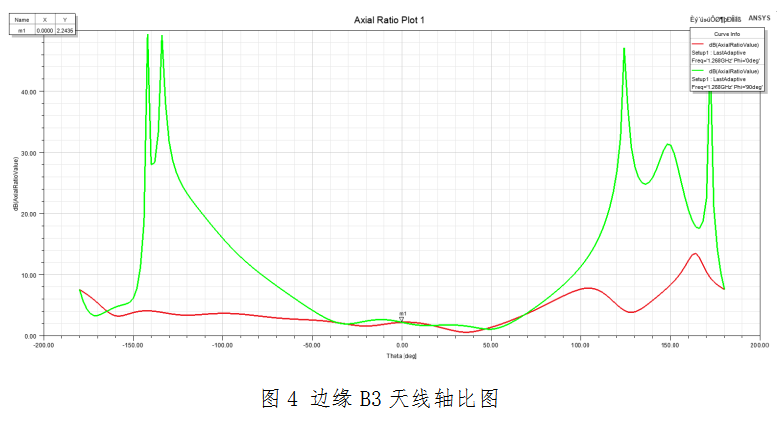

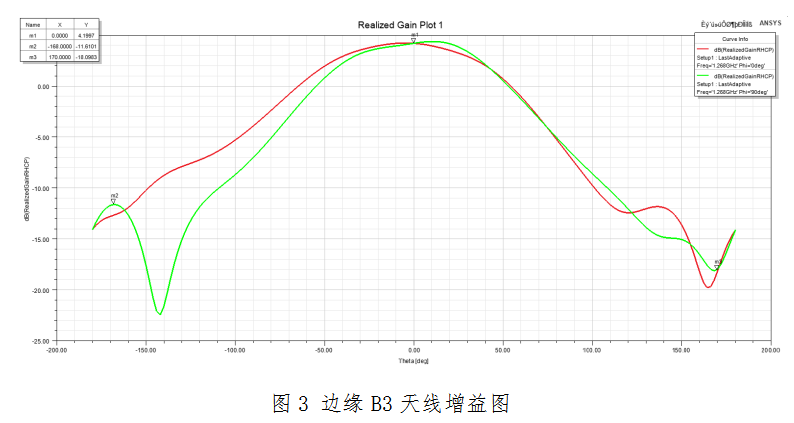

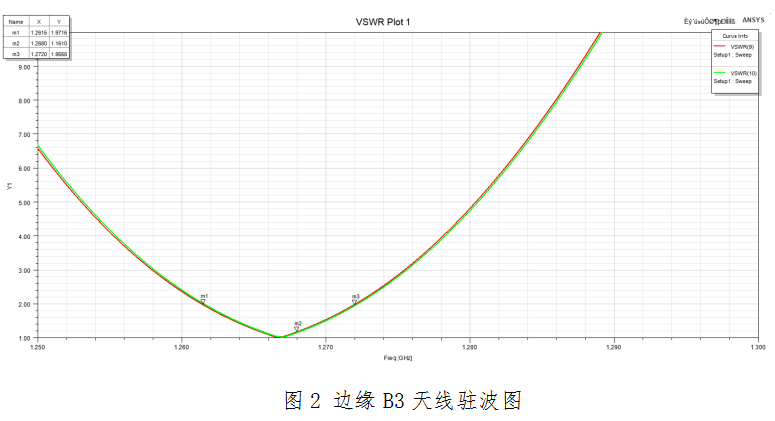

（2）边缘B3天线仿真数据

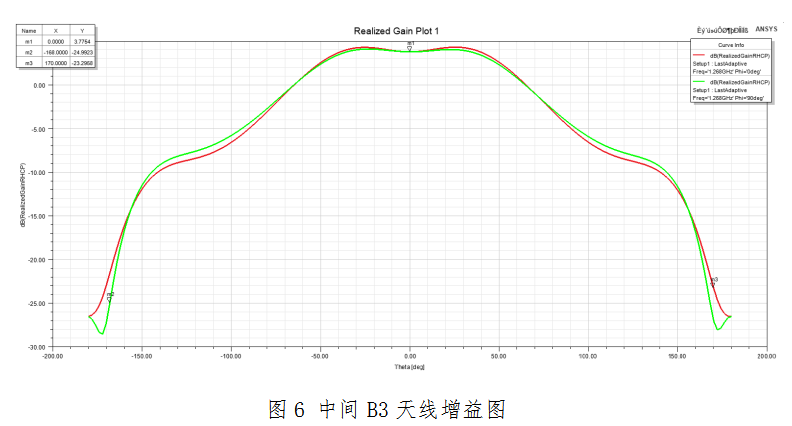

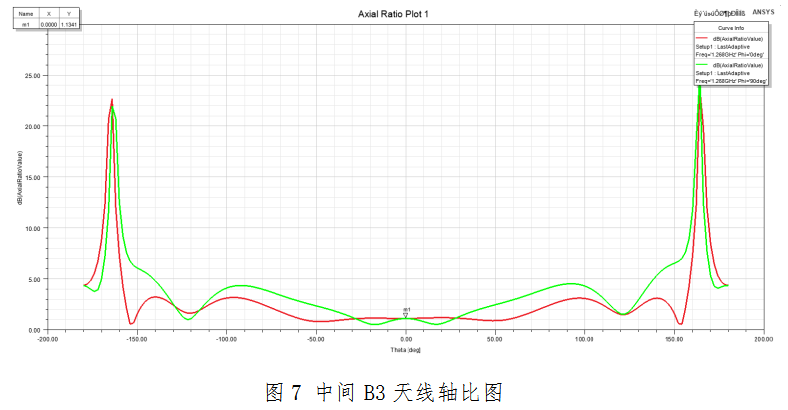

（3）中间B3天线仿真数据

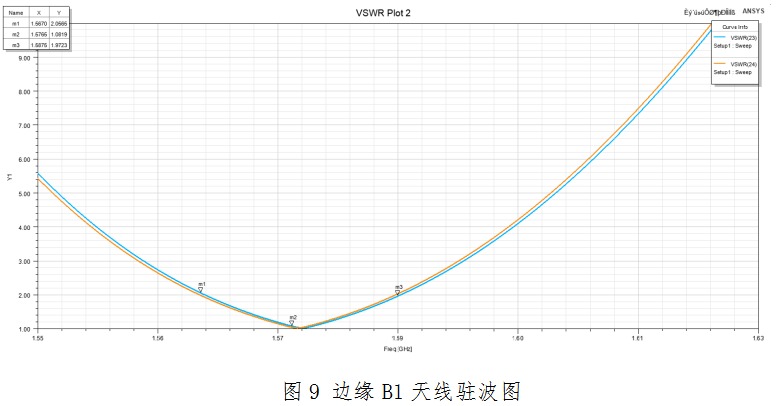

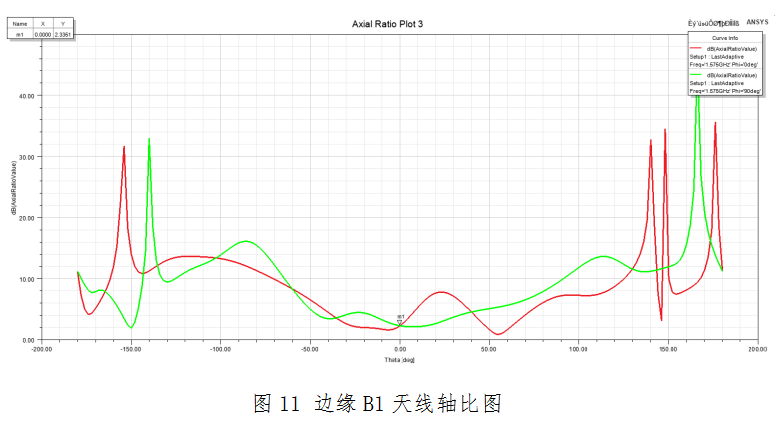

（4）边缘B1天线仿真数据

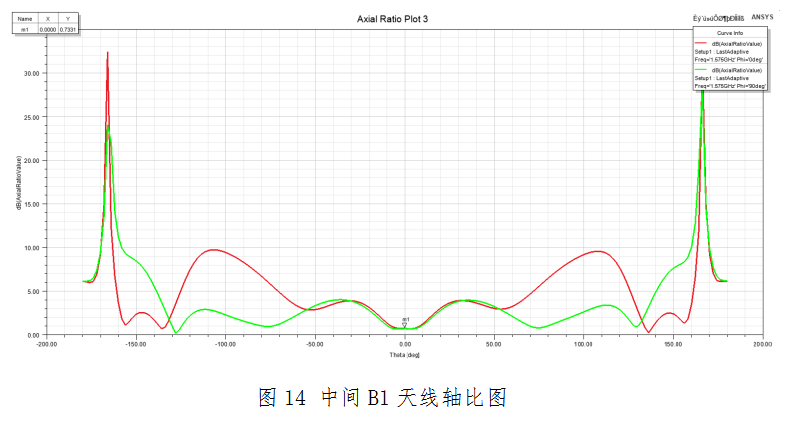

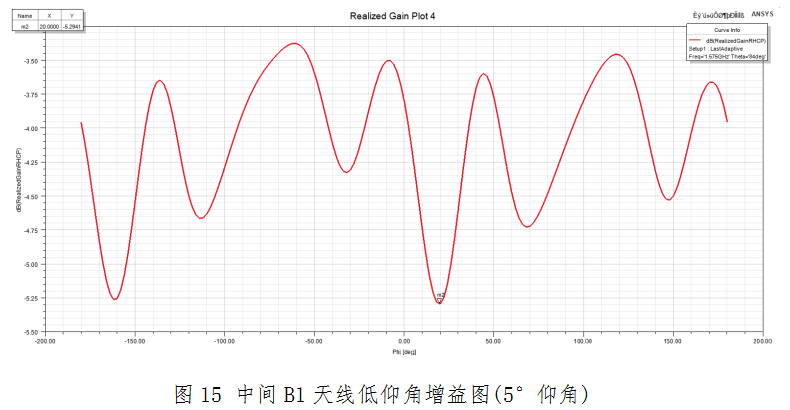

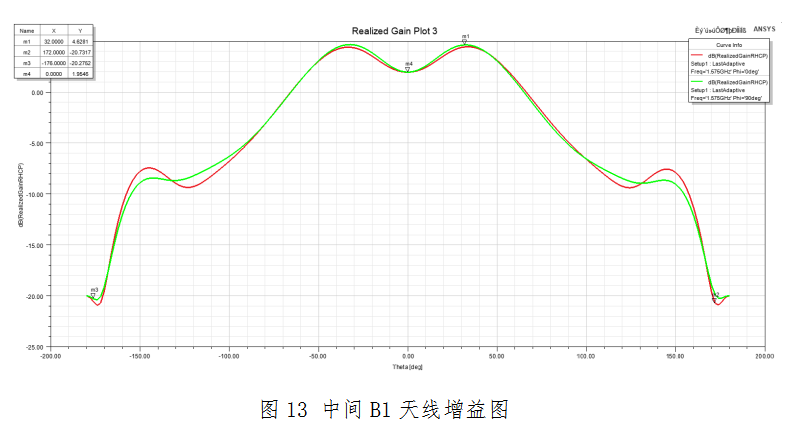

（5）中间B1天线仿真数据

总结：从上面的仿真可以看出，边缘B3天线的增益在4.19dBi，中间B3天线的增益在3.77dBi，驻波都小于1.5，轴比小于3dB，5°以上仰角增益都大于-7dBi。边缘B1天线的增益在5.33dBi，中间B1天线的增益在4.62dBi，驻波都小于1.5，轴比小于3dB，5°以上仰角增益都大于-7dBi。极化前后比都大于15dB。中间B1B3振子采用四馈点高精度设计方案，保证相位中心稳定度小于2mm。天线从整个仿真数据来看，天线的整体性能较好，但是还有可以优化的空间。
