B1/B3/B2b/L/S 17阵元天线仿真报告

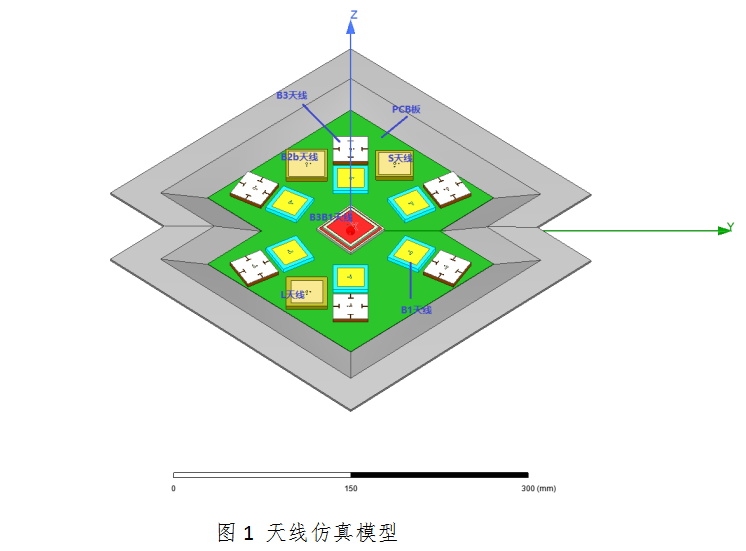

根据客户提供的结构尺寸，建立如图1的模型。
18917114680
一、天线仿真数据
中间B1B3天线采用上下叠层的形式，初步设计B3天线尺寸为30*30*4mm，B1天线尺寸为30*30*4mm。B2b天线设计尺寸为35*35*4mm，L天线设计尺寸为35*35*4mm，S天线设计尺寸为32*32*4mm，中间B3B1叠层天线尺寸：下层B3天线为41*41*3mm，上层B1天线为34*34*2mm。
天线布阵按照最大间距来进行。根据本设计中结构的最大尺寸，B3天线阵的阵元间距为95mm,B1天线阵的阵元间距为60mm。
（1）天线仿真模型

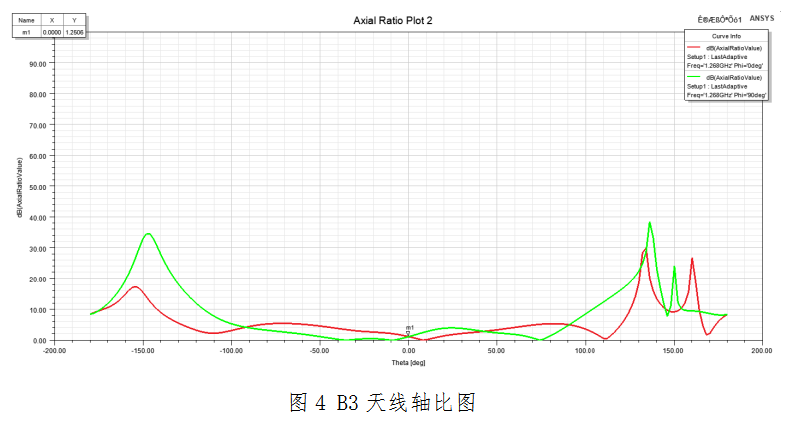

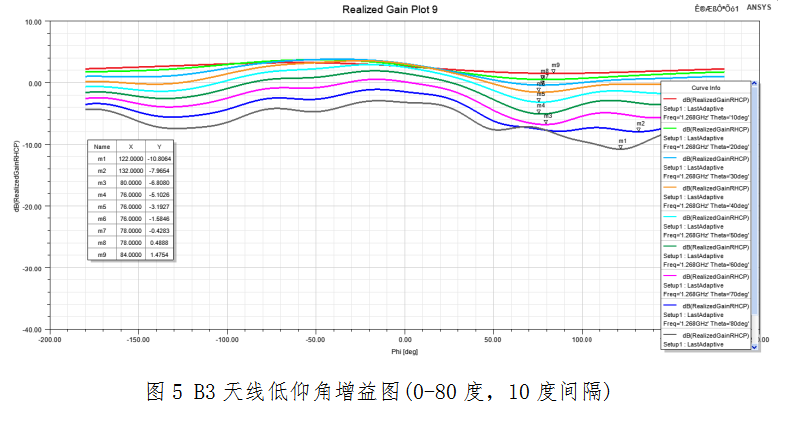

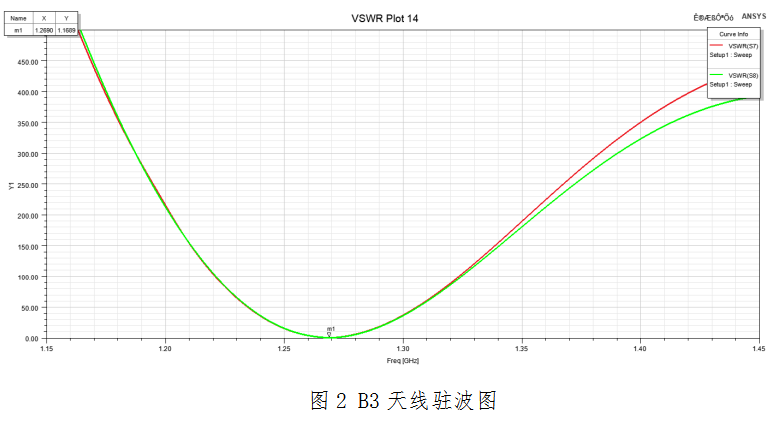

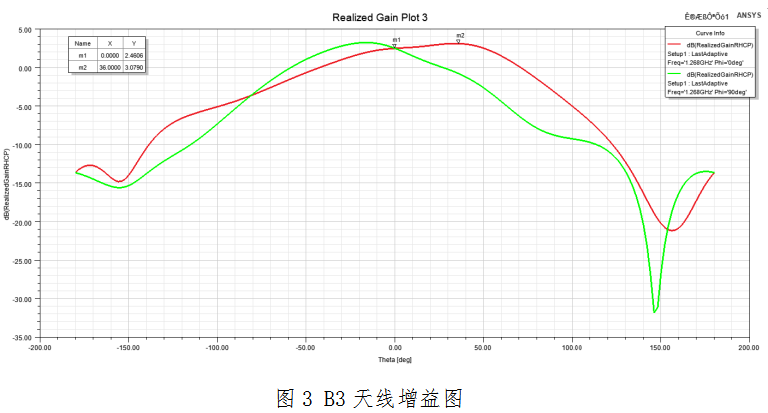

（2）B3天线仿真数据

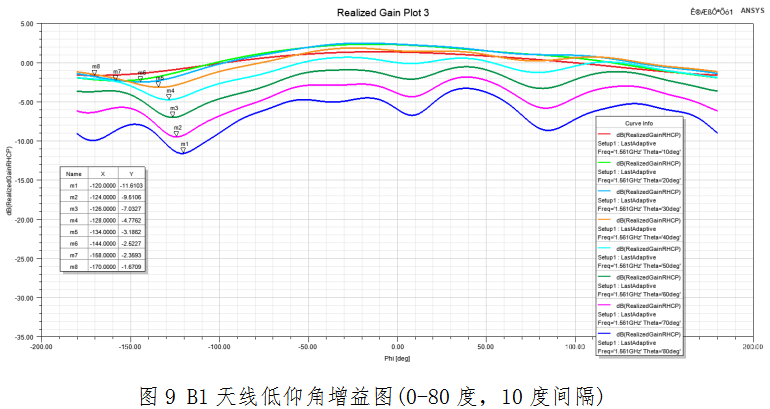

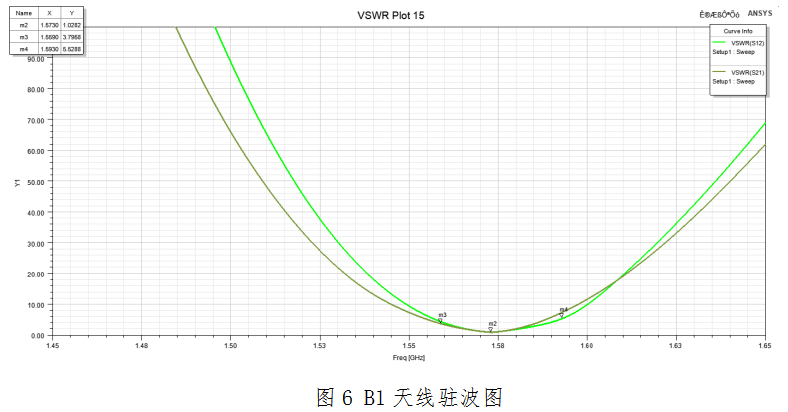

（3）B1天线仿真数据

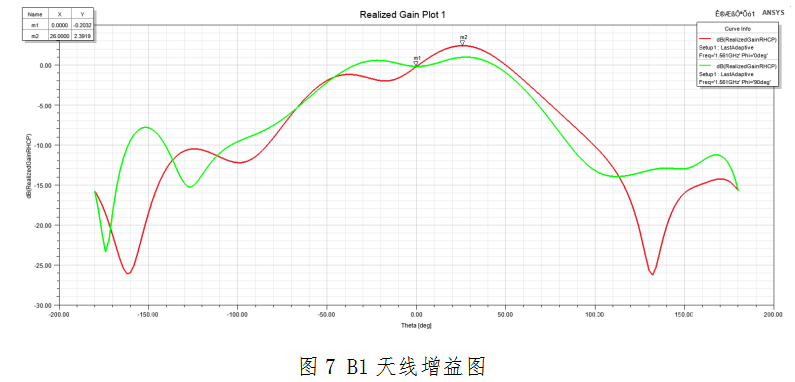

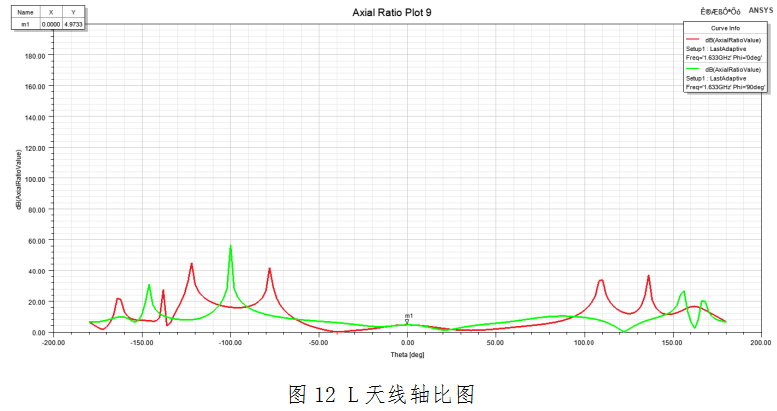

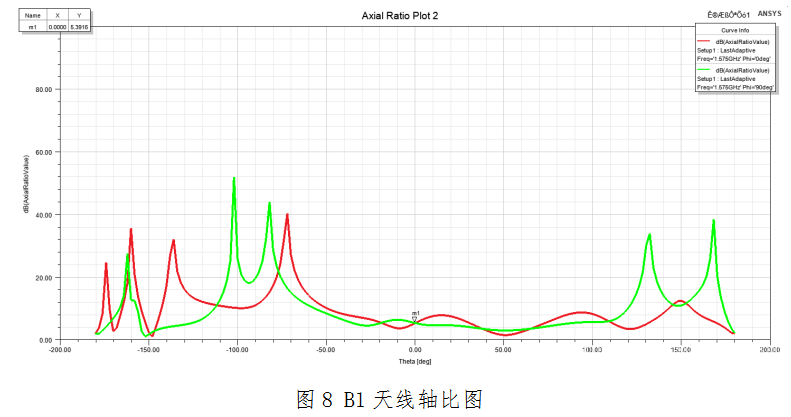

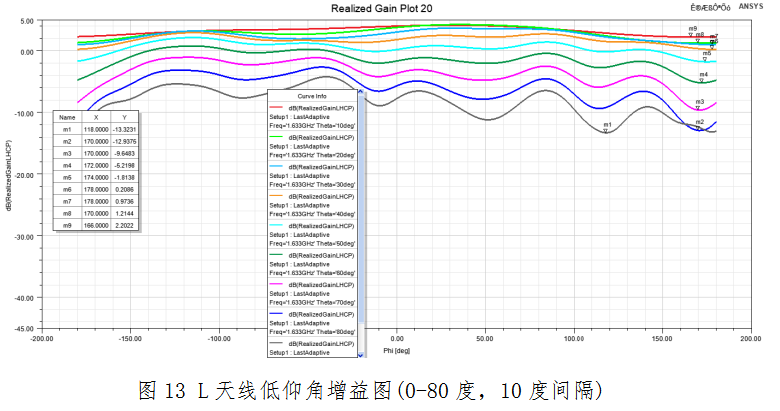

（4）L天线仿真数据

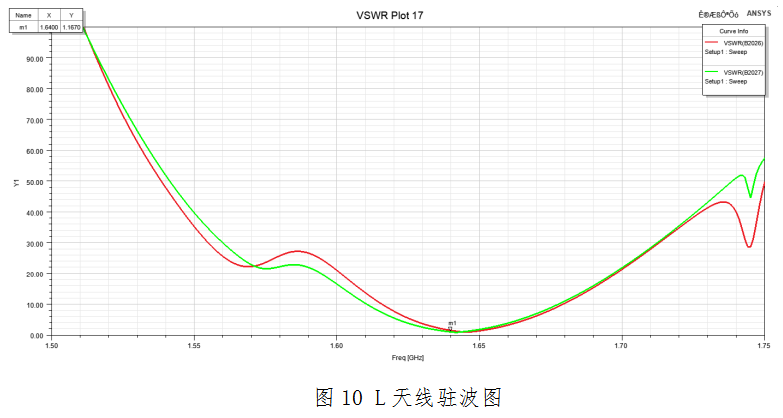

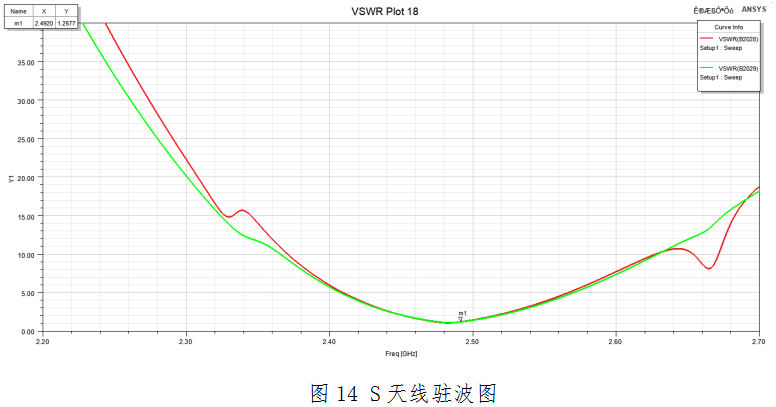

（14）S天线仿真数据

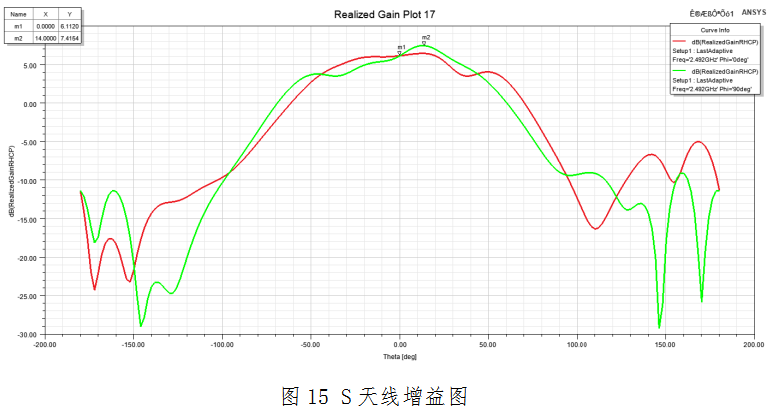

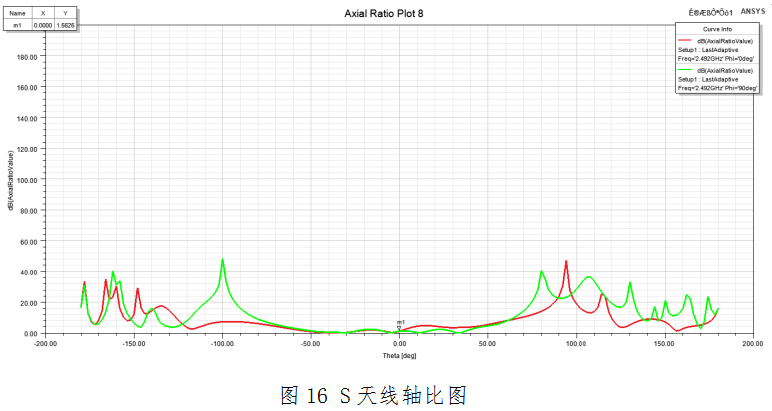

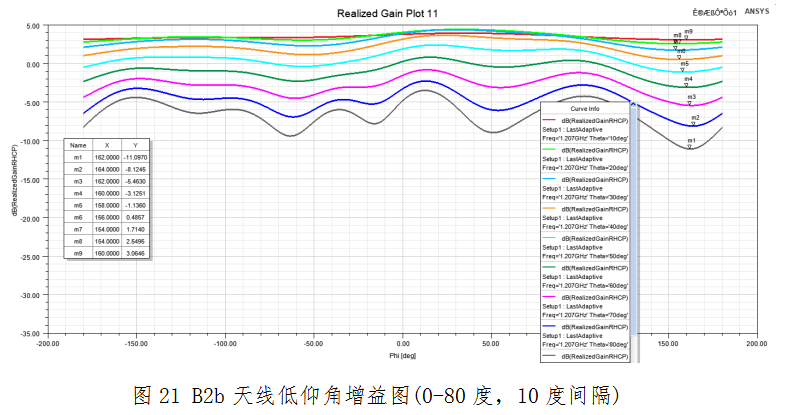

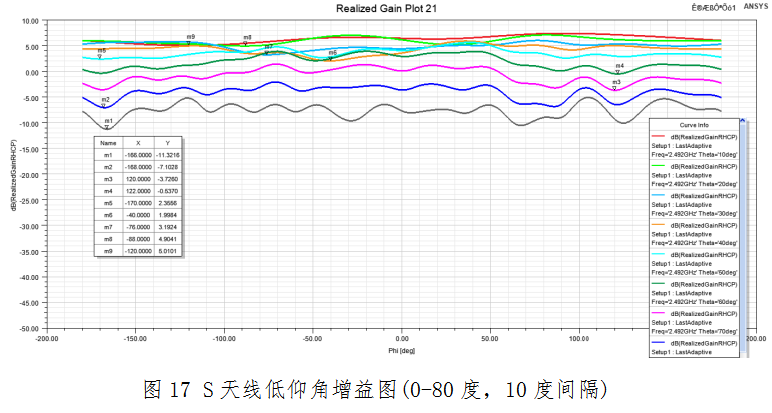

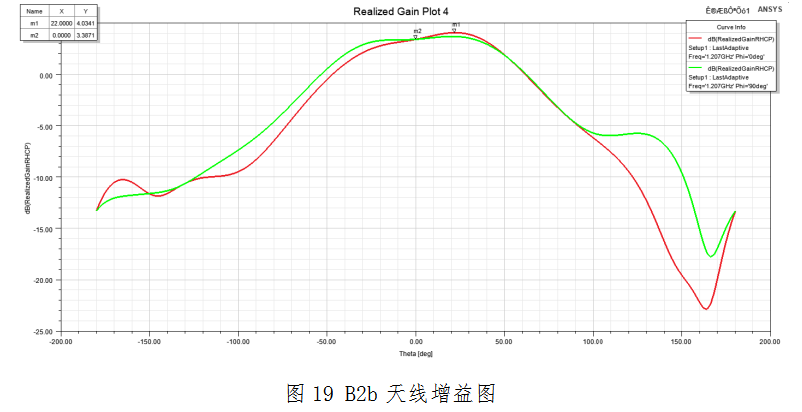

（6）B2b天线仿真数据

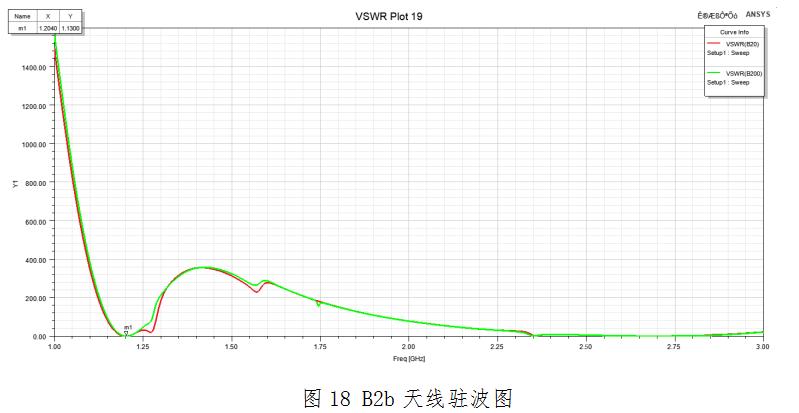

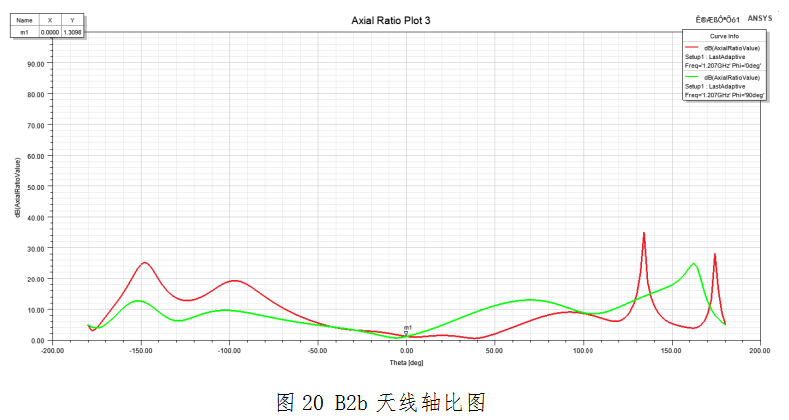

总结：从上面的仿真可以看出，B3天线的驻波小于1.5，顶点增益在2.46dBi，轴比小于3dB。B1天线的驻波小于1.5，顶点增益在4.29dBi，轴比小于6dB。L天线的驻波小于1.5，顶点增益在3.45dBi，轴比小于5dB。B2b天线的驻波小于1.5，顶点增益3.38dBi，轴比小于3dB。S天线的驻波小于1.5，顶点增益6.11dBi，轴比小于3dB。天线从整个仿真数据来看，天线的整体性能较好，但是还有可以优化的空间。
