B1/B3/B2b/L/S 17阵元天线仿真报告[2]

根据客户提供的结构尺寸，建立如图1的模型。

18917114680

一、天线仿真数据

B1B3天线采用上下叠层的形式，初步设计B3天线设计尺寸为41*41*4mm，B1天线尺寸为34*34*3.5mm。

B2b天线设计尺寸为35*35*7mm，L天线设计尺寸为35*35*7mm，S天线设计尺寸为32*32*7mm。

天线布阵按照二分之一波长来进行，本设计中B1B3天线阵的阵元间距为99.98mm,介于B1的半波长与B3的半波长之间，可以兼顾B1和B3的阵列性能。

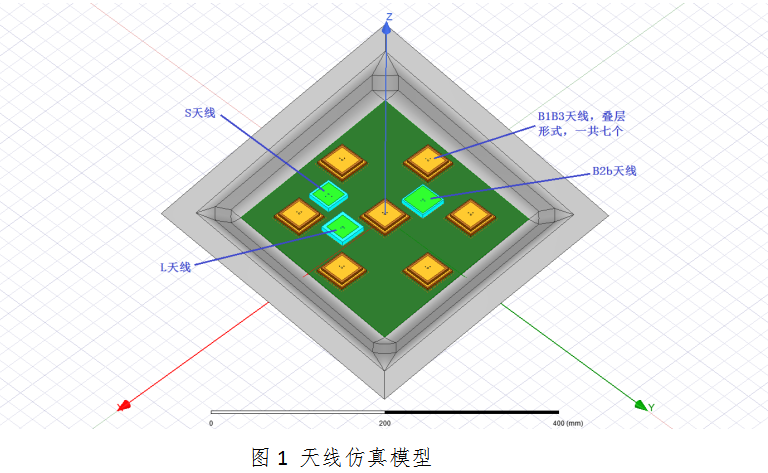

（1）天线仿真模型

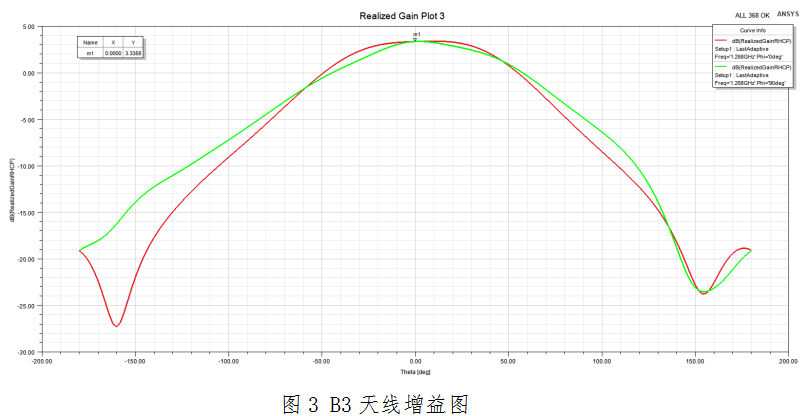

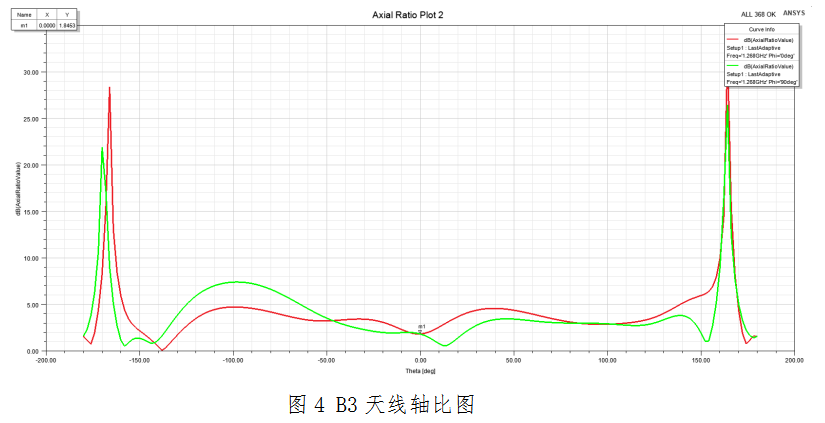

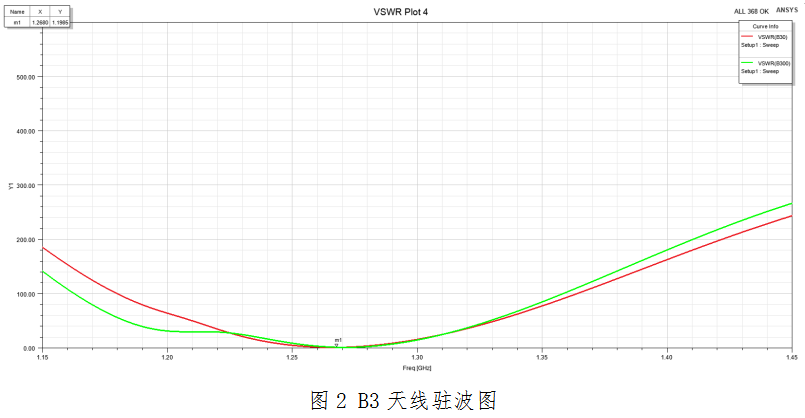

（2）B3天线仿真数据

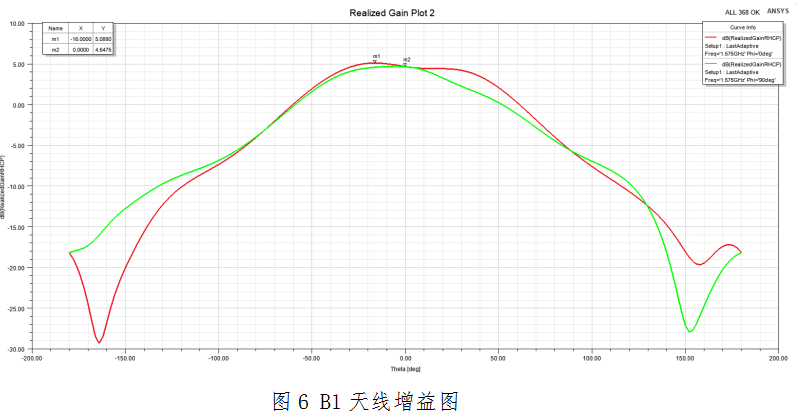

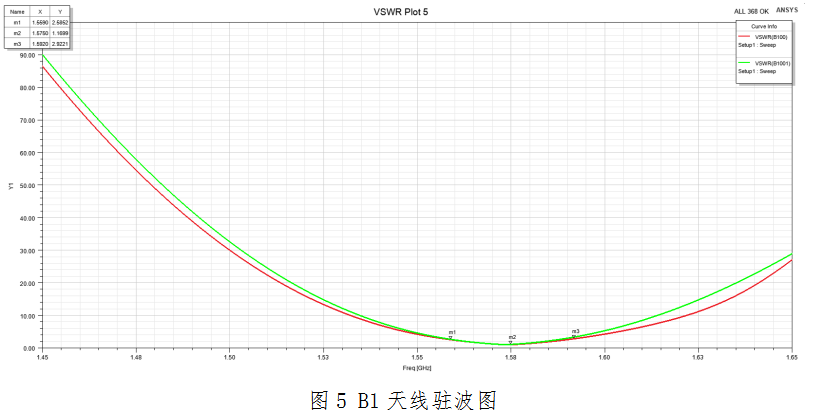

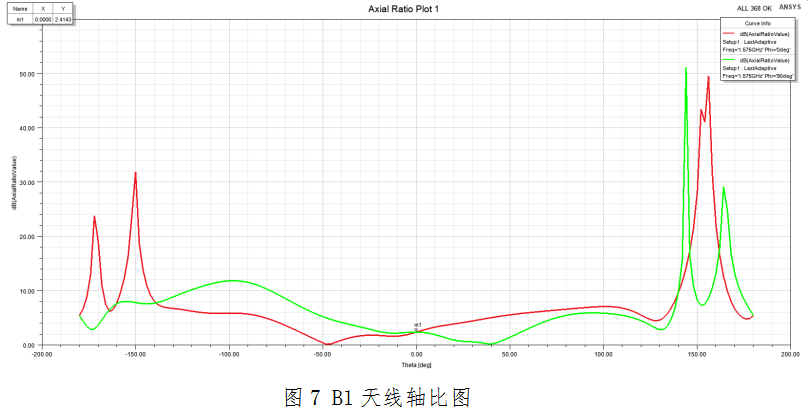

（2）B1天线仿真数据

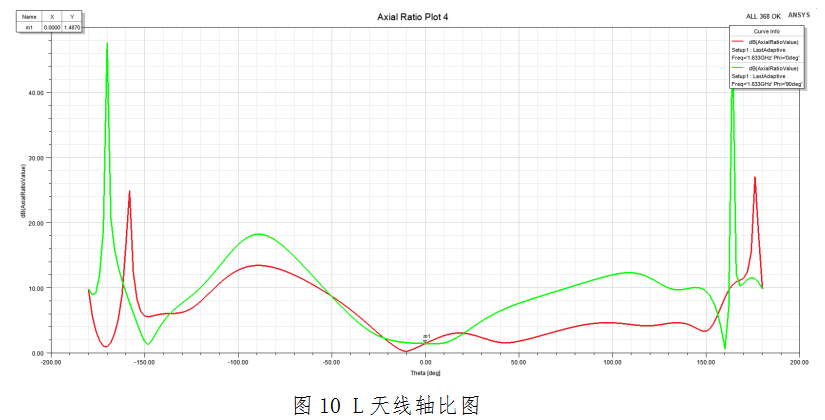

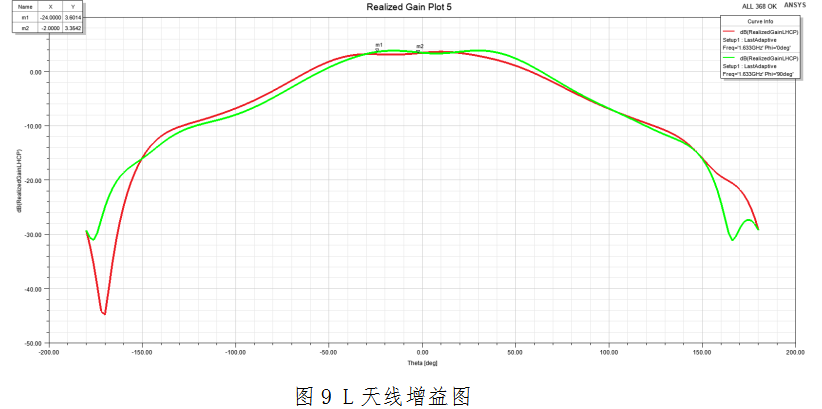

（4）L天线仿真数据

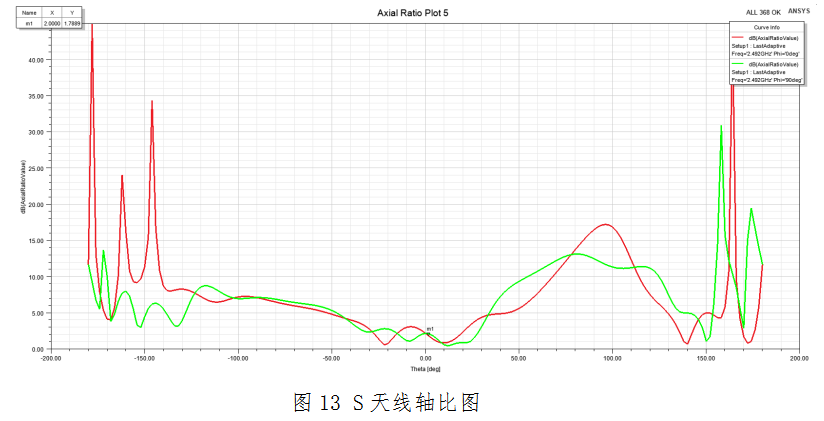

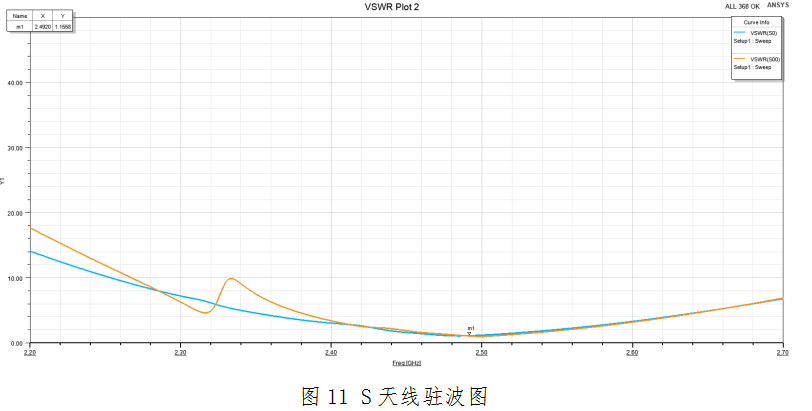

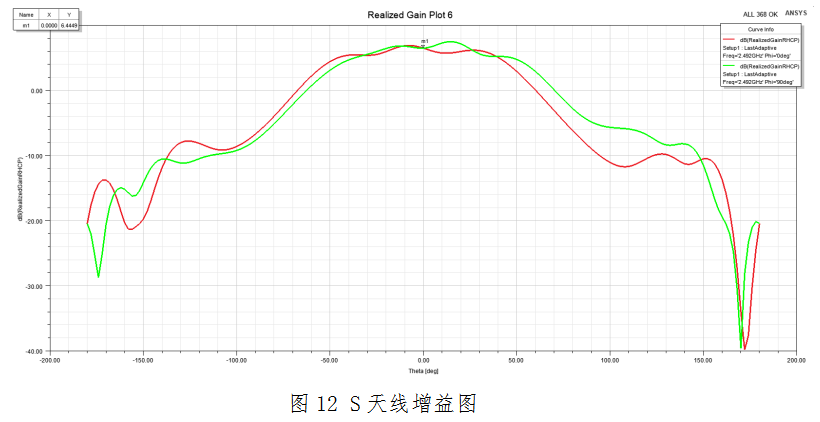

（5）S天线仿真数据

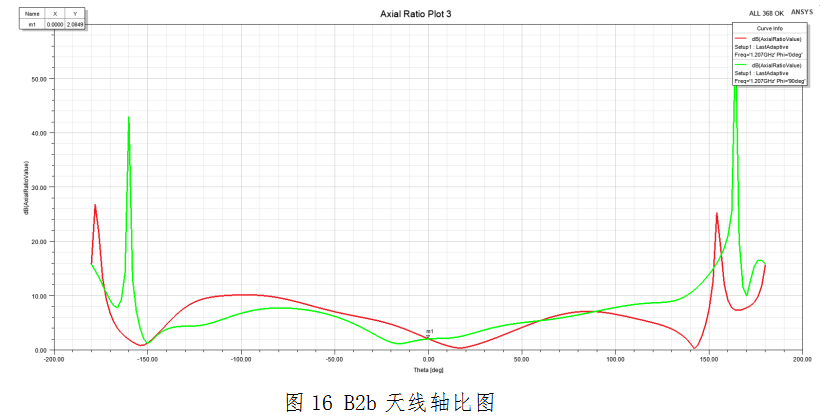

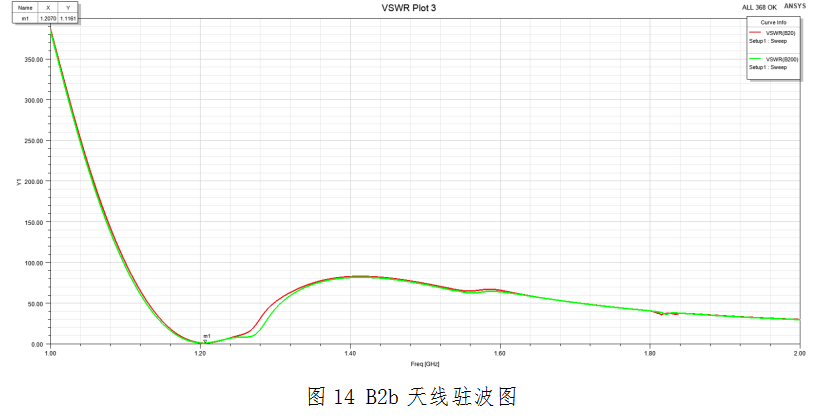

（6）B2b天线仿真数据

总结：从上面的仿真可以看出，B3天线的驻波小于1.5，顶点增益在3.33dBi，轴比小于3dB。B1天线的驻波小于1.5，顶点增益在4.6dBi，轴比小于3dB。L天线的驻波小于2，顶点增益在3.6dBi，轴比小于3dB，本次设计降低了L与B1的电磁耦合，改善了L天线的性能。B2b天线的驻波小于1.5，顶点增益4.09dBi，轴比小于3dB。S天线的驻波小于1.5，顶点增益6.44dBi，轴比小于3dB。天线从整个仿真数据来看，天线的整体性能较好，但是还有可以优化的空间。
