B1/B3/B2b/L/S 17阵元天线仿真报告[1]
根据客户提供的结构尺寸，建立如图1的模型。
18917114680
一、天线仿真数据
B1B3天线采用上下叠层的形式，初步设计B3天线设计尺寸为41*41*4mm，B1天线尺寸为34*34*3.5mm。
B2b天线设计尺寸为35*35*7mm，L天线设计尺寸为35*35*7mm，S天线设计尺寸为32*32*7mm。
由于天线底座尺寸小，不满足二分之一波长间距布阵的要求，按照阵元间距最大化原则来布阵，本设计中B1B3天线阵的阵元间距为88mm。
（2）天线仿真模型

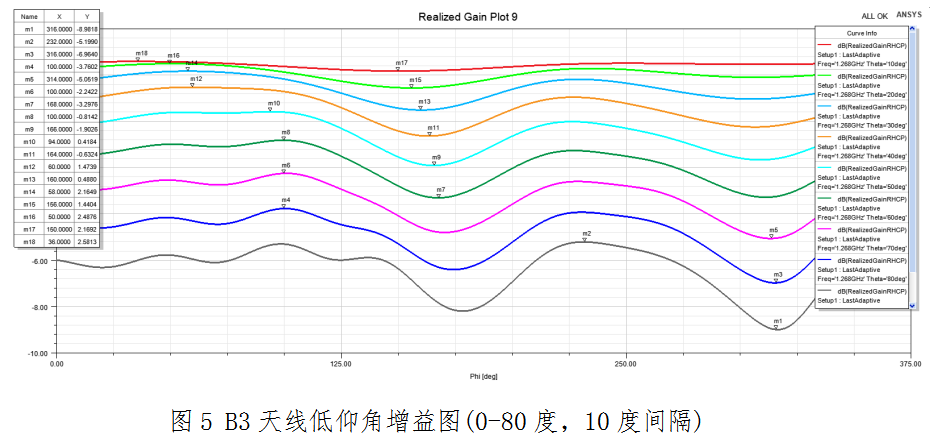

（2）B3天线仿真数据

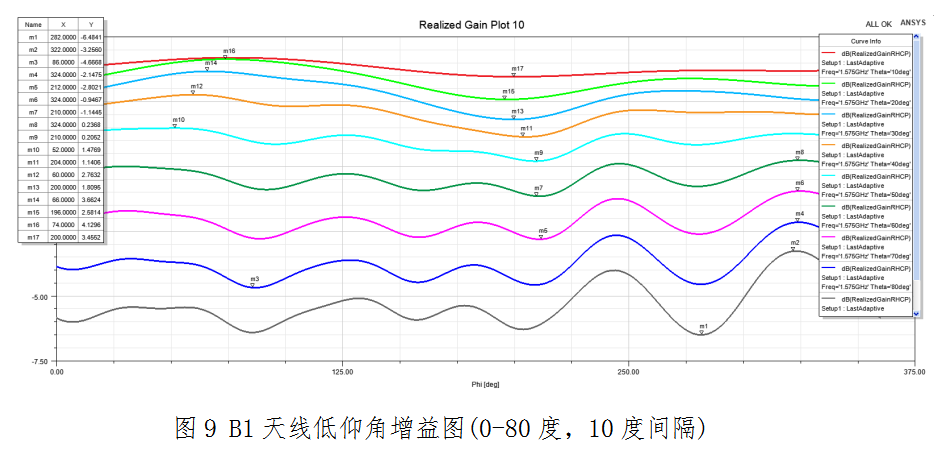

（3）B1天线仿真数据

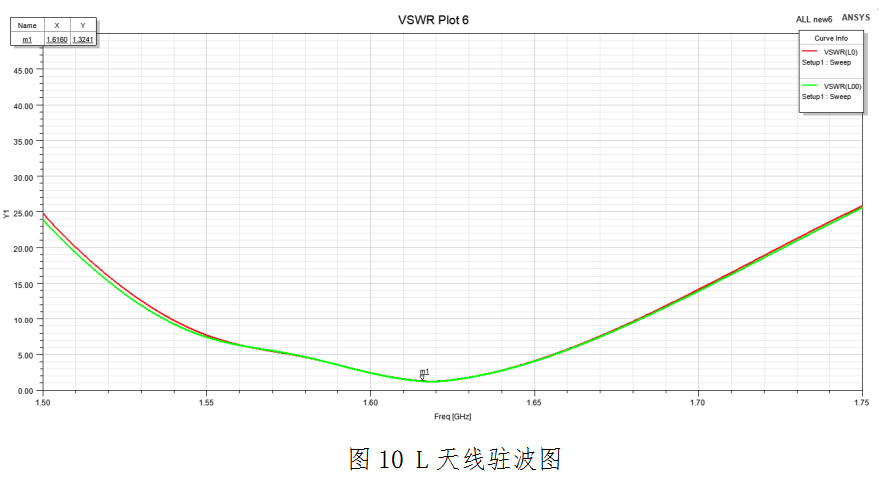

（4）L天线仿真数据
（5）S天线仿真数据

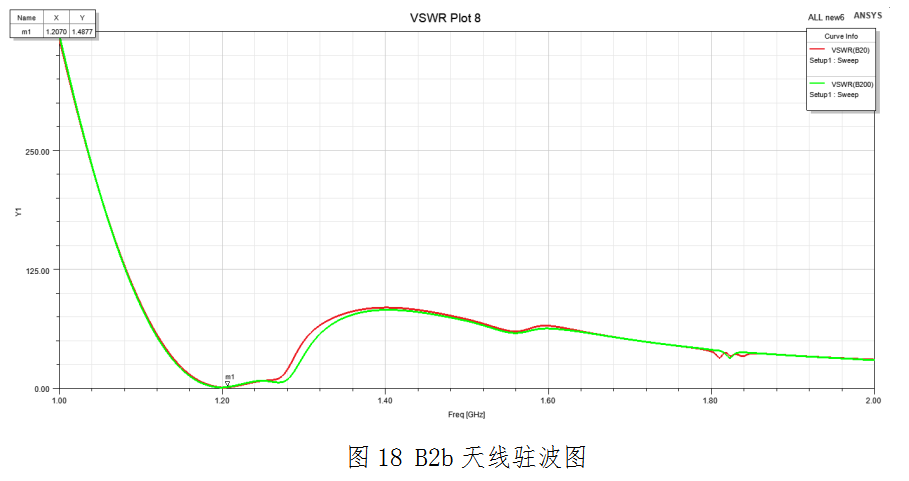

（5）B2b天线仿真数据
总结：从上面的仿真可以看出，B3天线的驻波小于1.5，顶点增益在2.85dBi，轴比小于3dB。B1天线的驻波小于1.5，顶点增益在4.52dBi，轴比小于3dB。L天线的驻波小于2，顶点增益在3.1dBi，轴比小于3dB，本次设计降低了L与B1的电磁耦合，改善了L天线的性能。B2b天线的驻波小于1.5，顶点增益4.56dBi，轴比小于4dB。S天线的驻波小于1.5，顶点增益6.9dBi，轴比小于3dB。天线从整个仿真数据来看，天线的整体性能较好，但是还有可以优化的空间。
