高性能抗干扰五阵列天线
18917114680
一、无源天线指标
工作频段：BD2 B3：1268.52±10.23MHz；
GPS L1：1575.42±1.023MHz；
极化方式：右旋圆极化；
不圆度： ≤±5.5dB（0°≤仰角＜30°）；
≤±4.0dB（30°≤仰角＜70°）；
≤±2.5dB（70°≤仰角≤90°）；
驻波（50Ω）：≤1.6；
轴比：≤3dB（MIN）；
增益（中心频点）：≥2.0dBic（MAX）；
前后比：≥12dB。
二、低噪放指标
工作频段：BD2 B3：1268.52±10.23MHz；
GPS L1：1575.42±1.023MHz；
增益：32±1dB；
输入/输出驻波：≤2.0；
噪声系数：≤2.0；
工作电压：5V±0.2V；
工作电流：≤35mA；
带外抑制：≥40dB；
平坦度：±1dB；
射频接口：SMA_K；

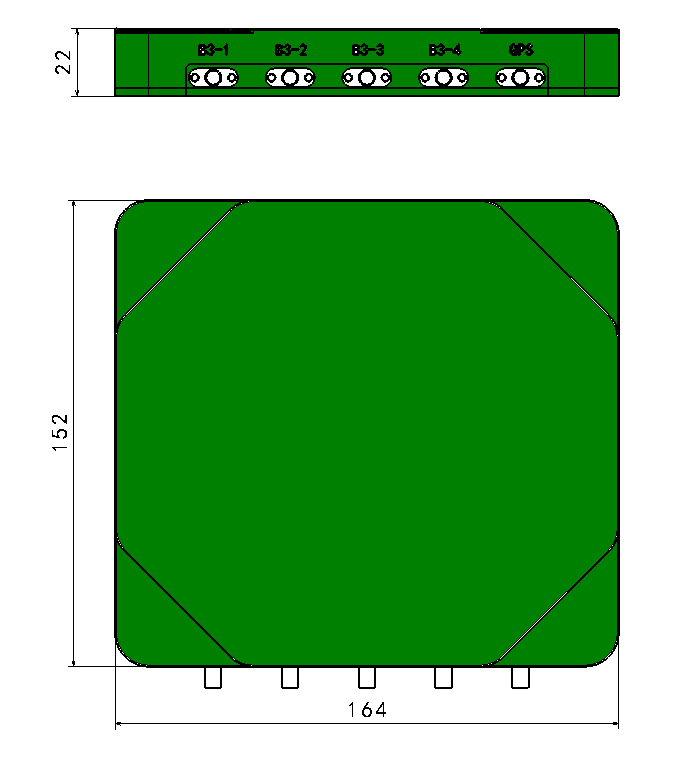

三、天线尺寸图
相关资料下载：
JJANT-22-01-07高性能抗干扰五阵列天线规格书.pdf
