三星七频圆形航空天线
此款为集B1、L1、G1、B2、B3、L2、G2的三星七频航空天线，可广泛应用于导航通信等军事领域。该天线采用多馈点设计，保证天线相位中心和几何中心的重合，提高测量精度。内置低噪声放大模块，采用前置及多级滤波器滤除干扰信号，保证在恶劣电磁环境下正常工作。体积小巧，重量轻。标杆用户为航天科技集团某研究所。
18917114680
一、技术参数
| 频率 | GPS L1/L2 | GLONASS G1/G2 | BDS B1/B2/B3 |
| 阻抗 | 50Ω | ||
| 极化方向 | 右旋圆极化 | ||
| 水平面覆盖角度 | 360° | ||
| 天线轴比 | ≤3dB | ||
| 最高增益 | 4dBi | ||
| 输出驻波 | ≤2.0 | ||
二、低噪声放大器指标
| 增益 | 40dB±2dB | ||
| 噪声系数 | ≤2.0dB | ||
| 输出驻波 | ≤2.0 | ||
| 带内平坦度 | ±2dB | ||
| 工作电压 | 3.3-12VDC | ||
| 电流 | ≤55mA | ||
三、结构尺寸

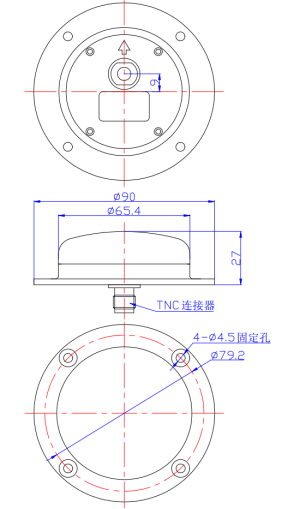

| 外形尺寸 | 如下图 |
| 接头 | TNCF |
| 重量 | ≤150g |
| 工作温度 | -40℃~+85℃ |
| 储存温度 | -55℃~+85℃ |
| 湿度 | 95%不冷凝 |
