四臂螺旋天线 N3R23H55A

此款天线为三星七频天线,可以接收GPS、BD、GLONASS频段的信号。此款天线是由四臂螺旋天线体和有源放大器组成,实现了相位中心和几何中心重合,定位精度高。该产品体积小巧、重量轻,通用的SMA接头,有利于方便安装。

18917114680

一、天线特性

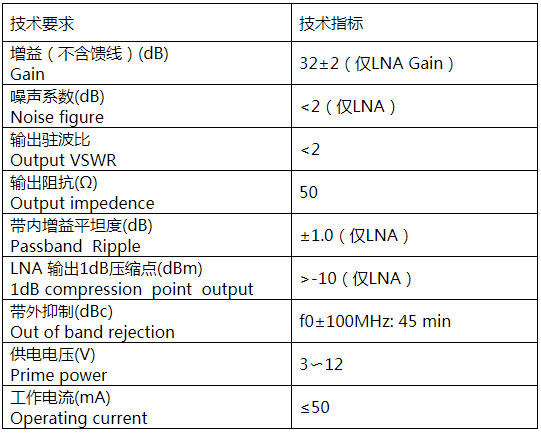

二、LNA特性


三、工作环境

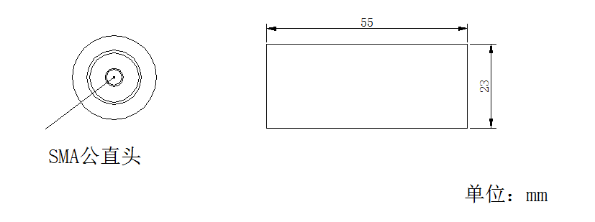

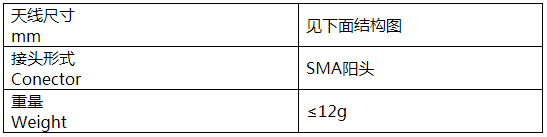

四、结构特性




相关资料下载:

高性能柱状全频段导航天线规格书 SHJJTX-N3R23H55A.pdf
