北斗三代航空型有源阵列天线

1、天线含5路射频前端,分别接收空间内的GPS-L1和BD2-B3的卫星的信号,并进行滤波放大输出;
2、抗烧毁功能;
3、防雷功能。

18917114680

一、技术要求

工作频率:

               BD2 B3:1268.52±10.23MHz

               GPS L1:1575.42±1.023MHz

工作电压:4.5V-5.5V(典型值5V)

最大电流(单路):<60mA

输出驻波(50Ω):≤2.0

噪声系数:≤2.0dB

低噪放增益: 36±1dB(最大输入功率≥-40dBm)

低噪放P1dB:≥10dBm

带外抑制:

               B3:(f0±100MHz外):≥45dB

               GPS:(≤1475MHz和≥1700MHz):≥45dB

B3 通道间隔离度:≥30dB

B3通道间中心频点增益偏差:≤±0.5dB

B3通道间中心频点相位差:≤±5°

阵子增益:≥-0.5dBi(MAX);≥-9dBi(仰角30°)

阵子法向轴比:≤6dB

阵子不圆度:≤±4dB(仰角30°)

B3阵子互耦系数:≤-9dB

抗烧毁功率:≥1W

设计保证:抗烧毁能力:a)脉冲干扰:对于周期为1ms,占空比为10%的脉冲干扰(峰值功率20dBm),天线能正常工作;b)连续干扰:天线口面的干扰信号电场强度为200V/m时,天线开机状态下不能损坏,干扰信号关闭后,天线应10毫秒内恢复正常;低噪放前端含预选滤波器。

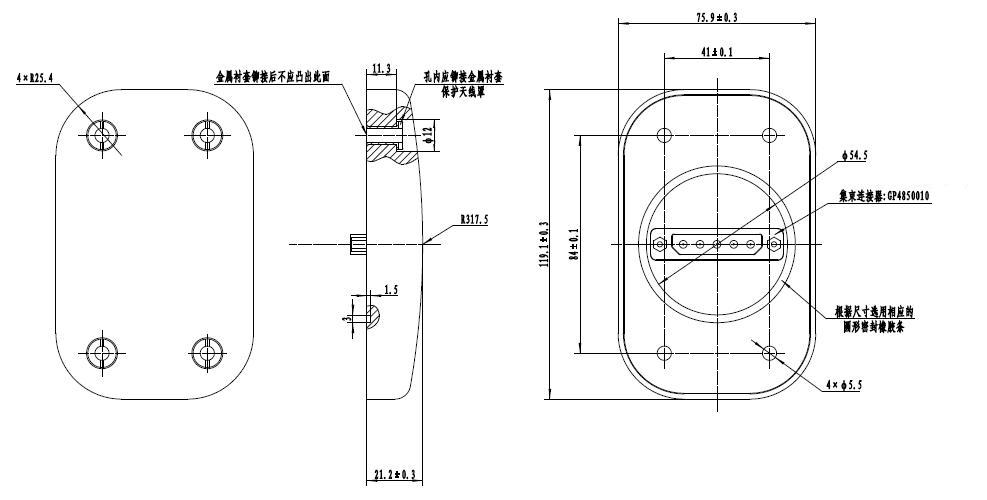

二、结构尺寸

外形尺寸:119.1mm×75.9mm×21.2mm

重量:<320g


相关资料下载:

JJANT-22-01-07 北斗三代航空型有源阵列天线规格书.pdf
