1. 功能性能

1.1. 功能

a) 具有北斗RNSS信号B1C、B1I、B1A、B3I、B3A、B3AE、B3Q接收能力。

b) B1频段有强干扰时不影响B3频点信号接收。

c) 具备抗烧毁能力和短路保护功能。

d) 具备北斗B1、B3频点信号高精度差分功能。

1.2. 性能

a) 接收天线频率：

1) B1：1575.42MHz±16.5MHz；

2) B3：1268.52MHz±10.23MHz；

b) 天线极化方式：右旋圆极化（RHCP）；

c) 天线单元增益：

1) 10°仰角增益≥-6dBi；

2) 15°仰角以上增益≥-5dBi。

d) 覆盖方位：方位角0°～360°，俯仰角5°～90°。

e) 顶点轴比：≤3dB。

f) B1、B3相位中心一致性、稳定度：≤2mm（设计保证）。

g) 工作频带内天线口面承受功率不低于0.1W/cm²。

h) LNA增益：32~36dB（常温）。

i) LNA噪声系数：≤2.0dB（常温）。

j) LNA带内平坦度：±1.5dB（常温）。

k) LNA 1dB压缩点P-1dB：＞0dBm（常温）。

l) 输出驻波：≤2.0。

m) 阻抗：50Ω；

n) 带外抑制：

1) B1：≥60dB@B1±100MHz，≥20dB@Lfx；

2) B3：≥60dB@B3±100MHz，≥80dB@Lfx；

2. 功耗要求

≤1W。

3. 供电要求

工作电压：（5~12）V±0.5VDC。

4. 接口要求

接口形式：TNC-K。

5. 外形尺寸要求

外形尺寸69mm×69mm，安装孔间距83.8mm×40.6mm，内孔为Φ5.1mm通孔。具体尺寸可参考下图：未注公差按照±0.2mm。

6. 重量要求

≤250g。

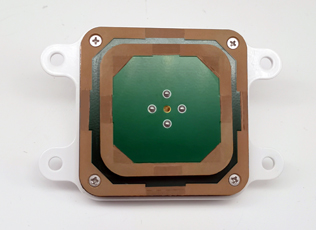

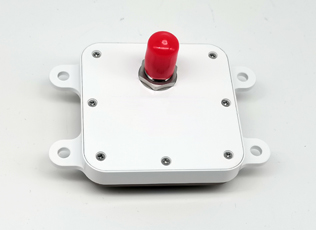

7. 实物图片
