中轨弹载C/X波段相控阵天线

该天线采用双孔径耦合微带天线技术。孔径耦合馈电技术的关键特性在于它的耦合机制是电容性的，与直接接触式馈电技术相反，后者主要是感性的，耦合机制的差异显著影响了可以获得的阻抗带宽。

18917114680

序号

项目

指标要求

1.

工作频率和带宽

C波段

X波段

2.

极化方式

左旋圆极化

3.

天线增益

C波段：不小于7dBi

X波段：不小于10dBi

4.

天线轴比（顶点）

≤3dB

5.

扫描角度

±60°

天线尺寸数据

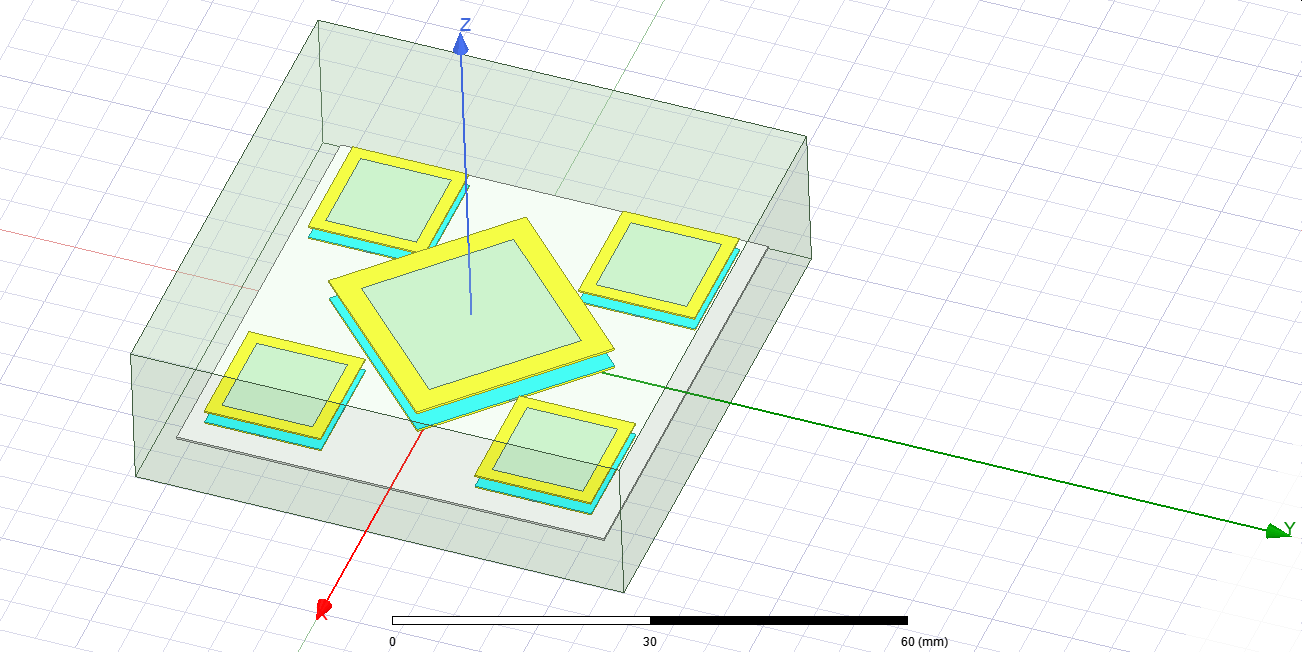

                                      天线基本单元仿真模型

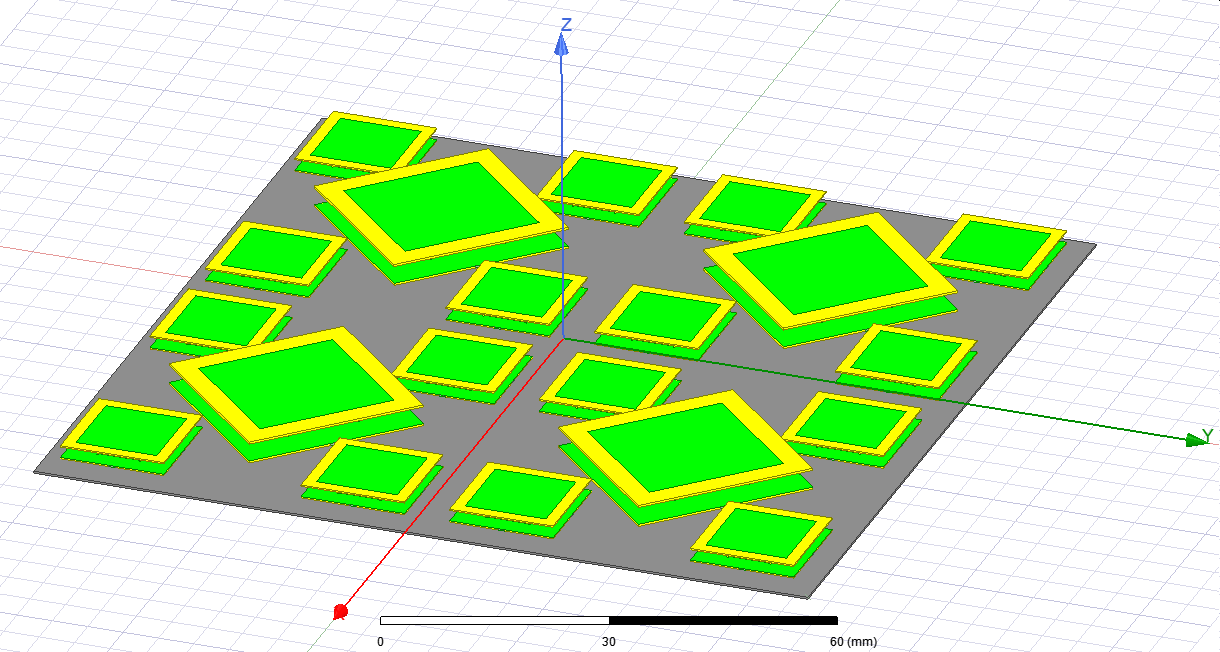

天线仿真模型

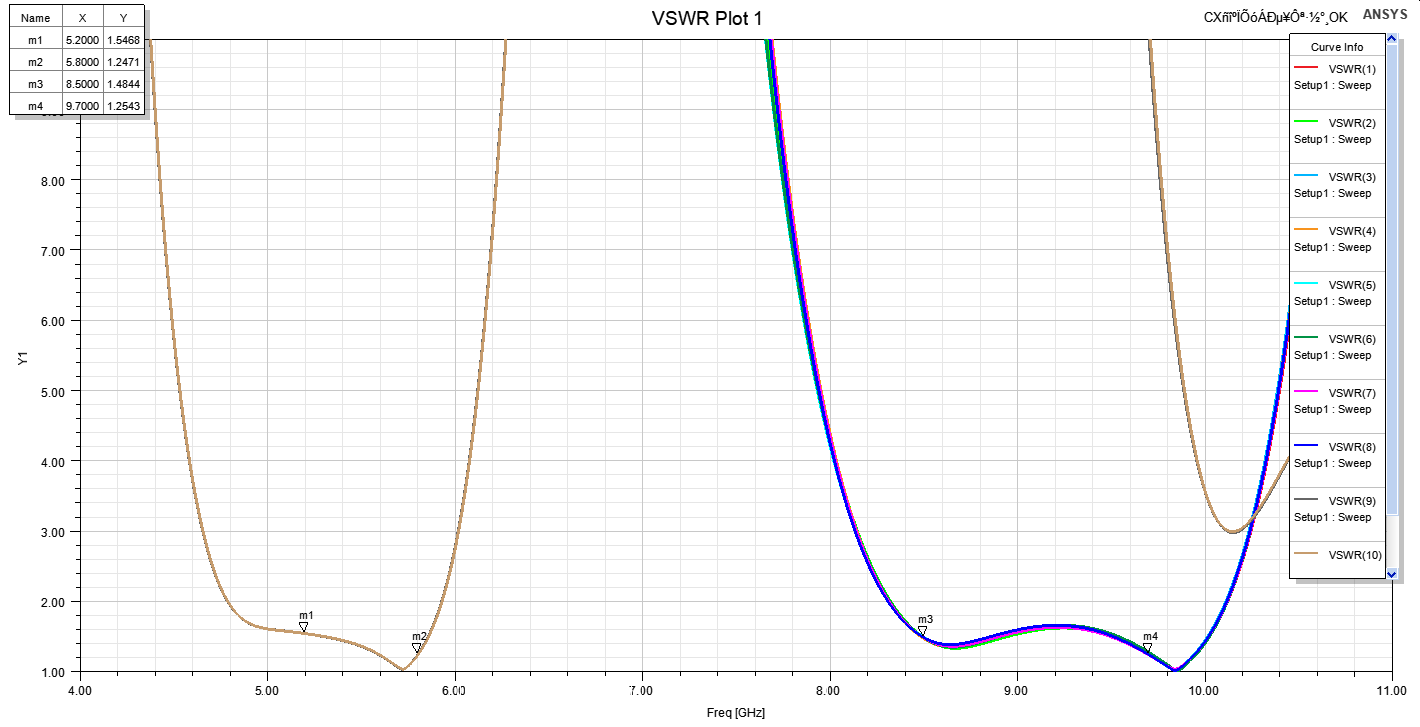

                                      　C/X波段天线驻波图

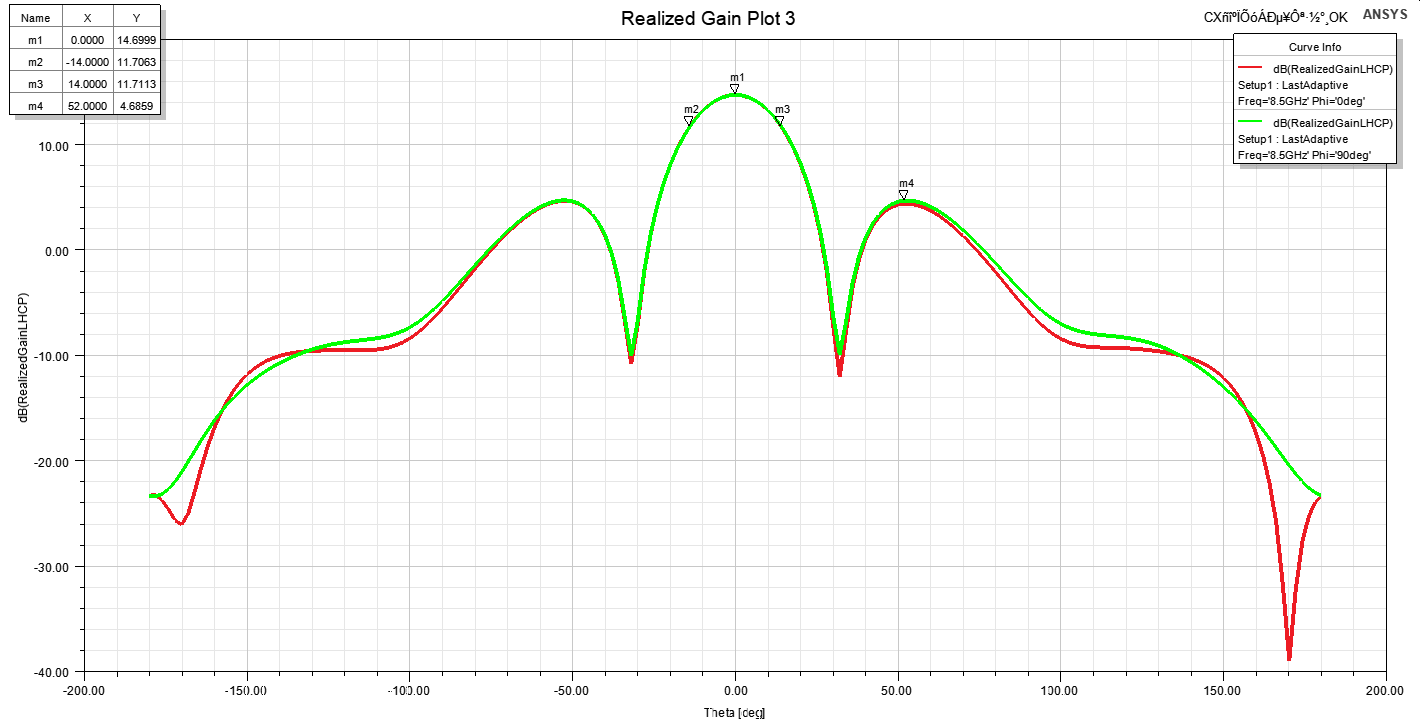

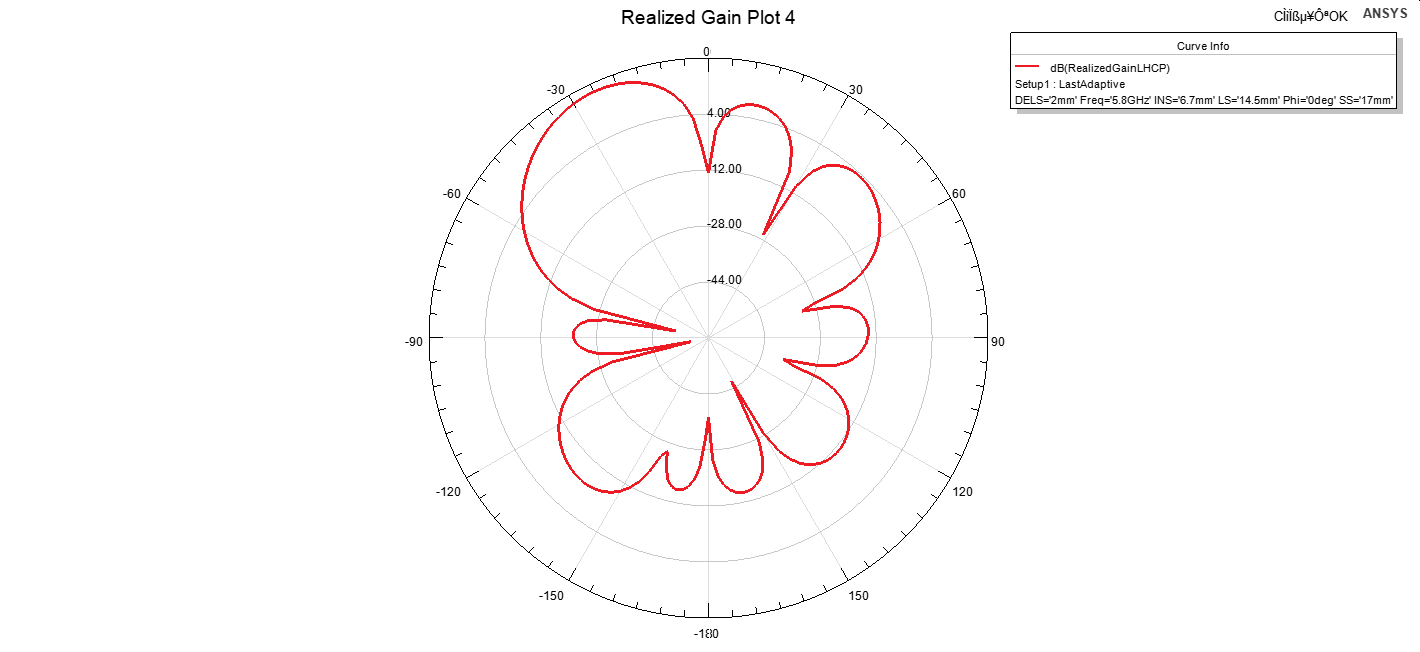

                                    　X波段天线增益图(8.5GHz)

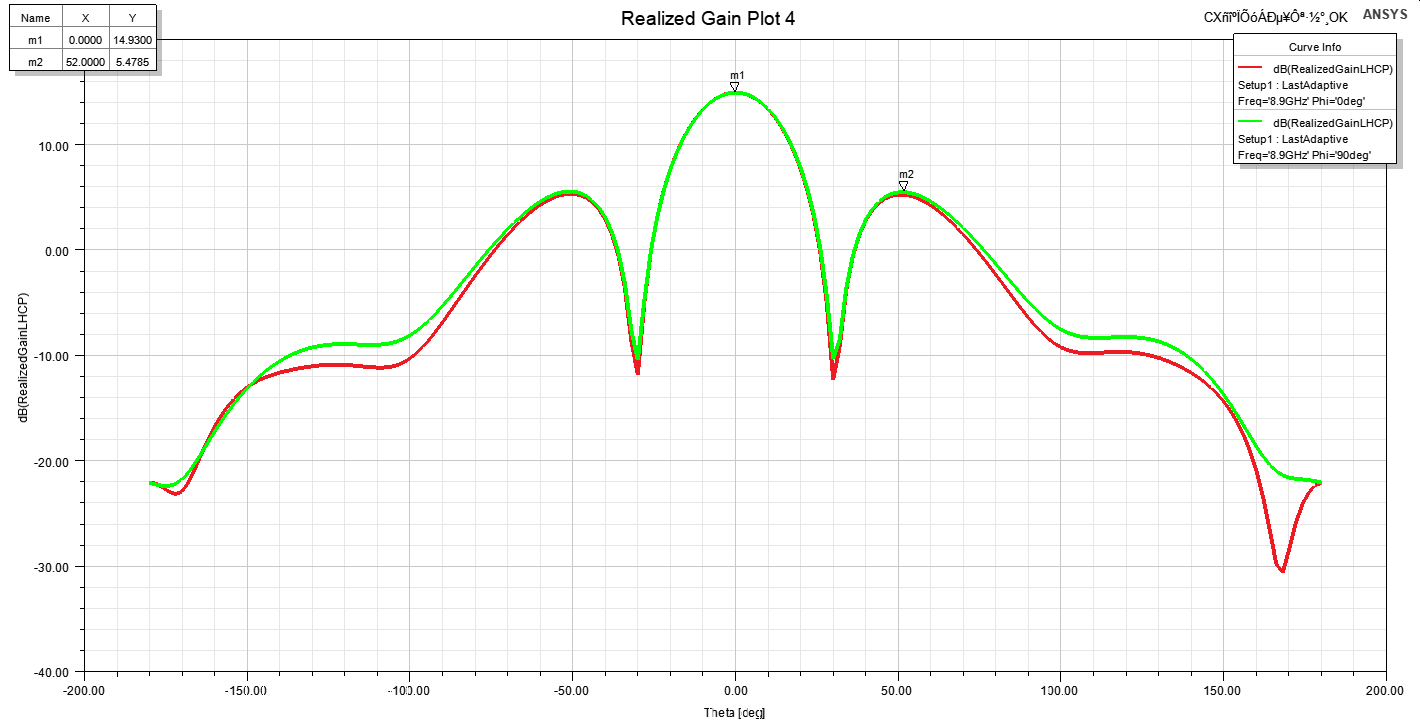

                                       X波段天线增益图(8.9GHz)

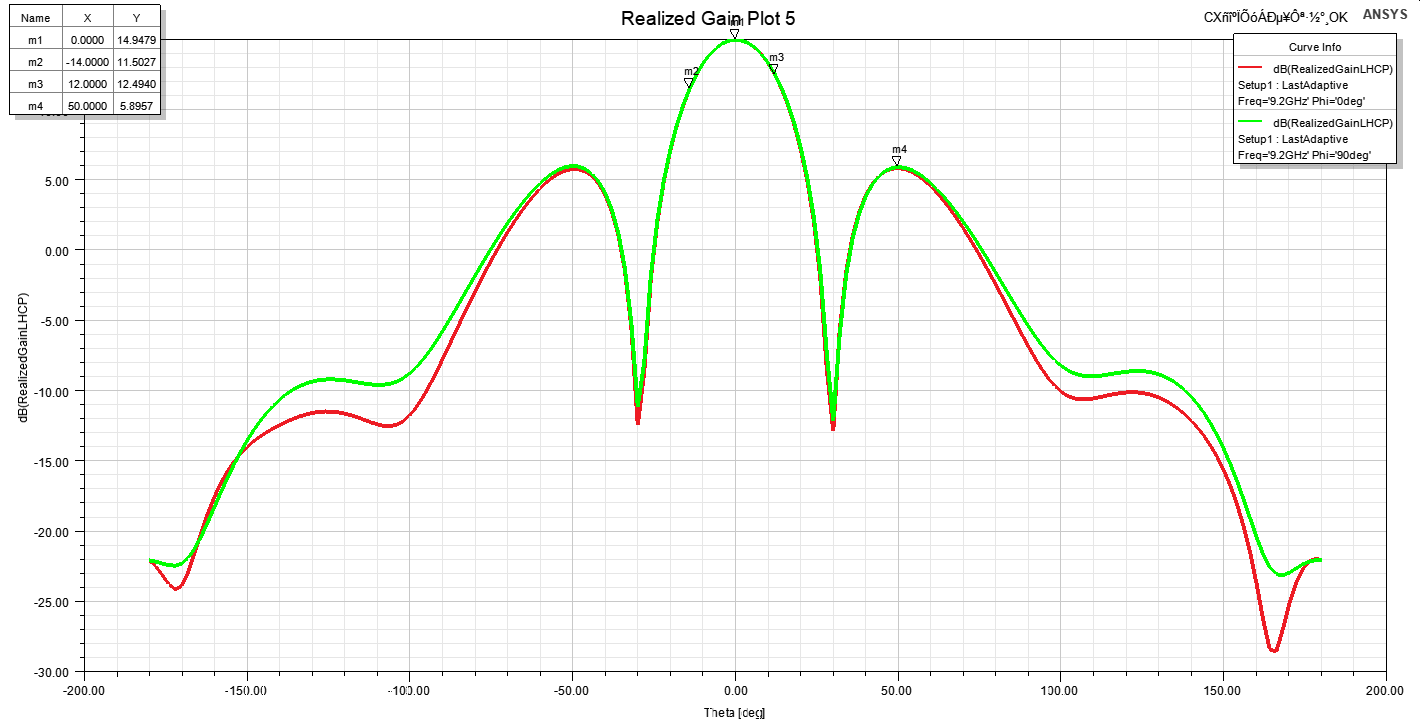

                                      X波段天线增益图(9.2GHz)

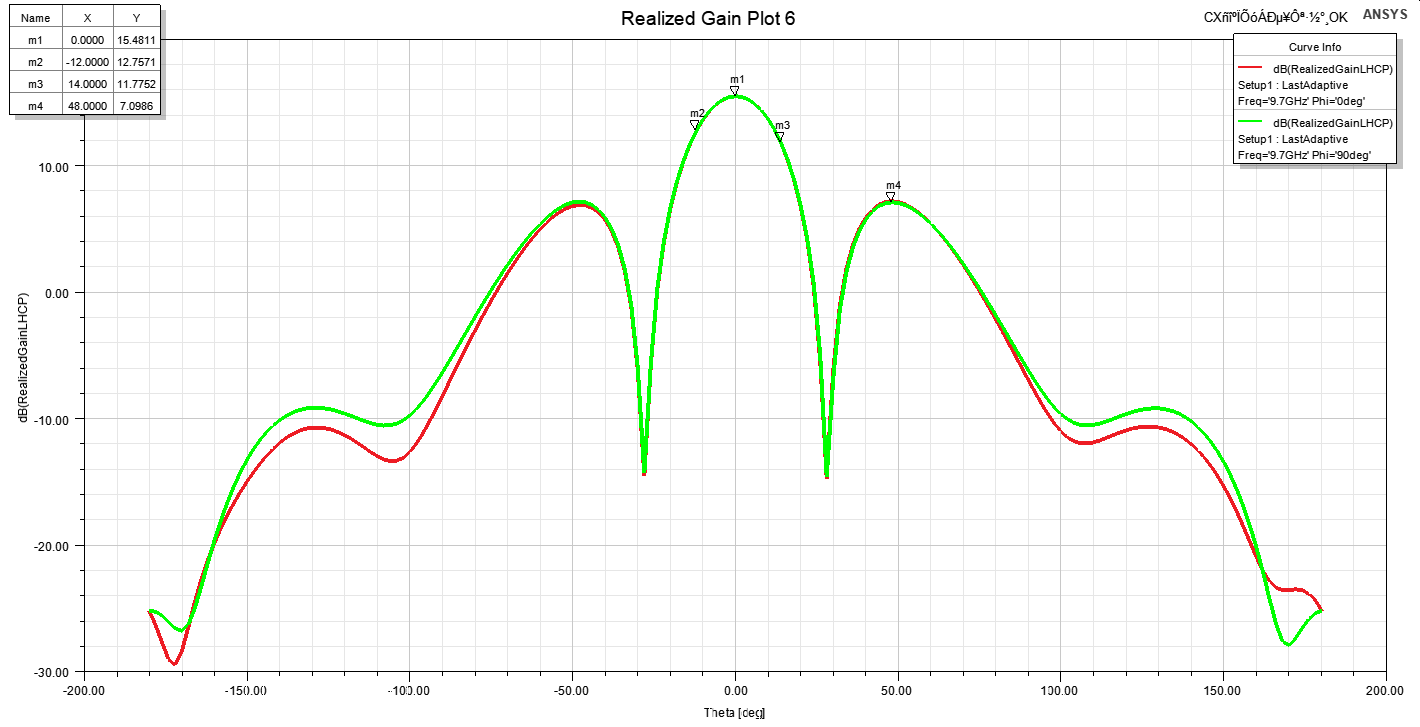

                                　    X波段天线增益图(9.7GHz)

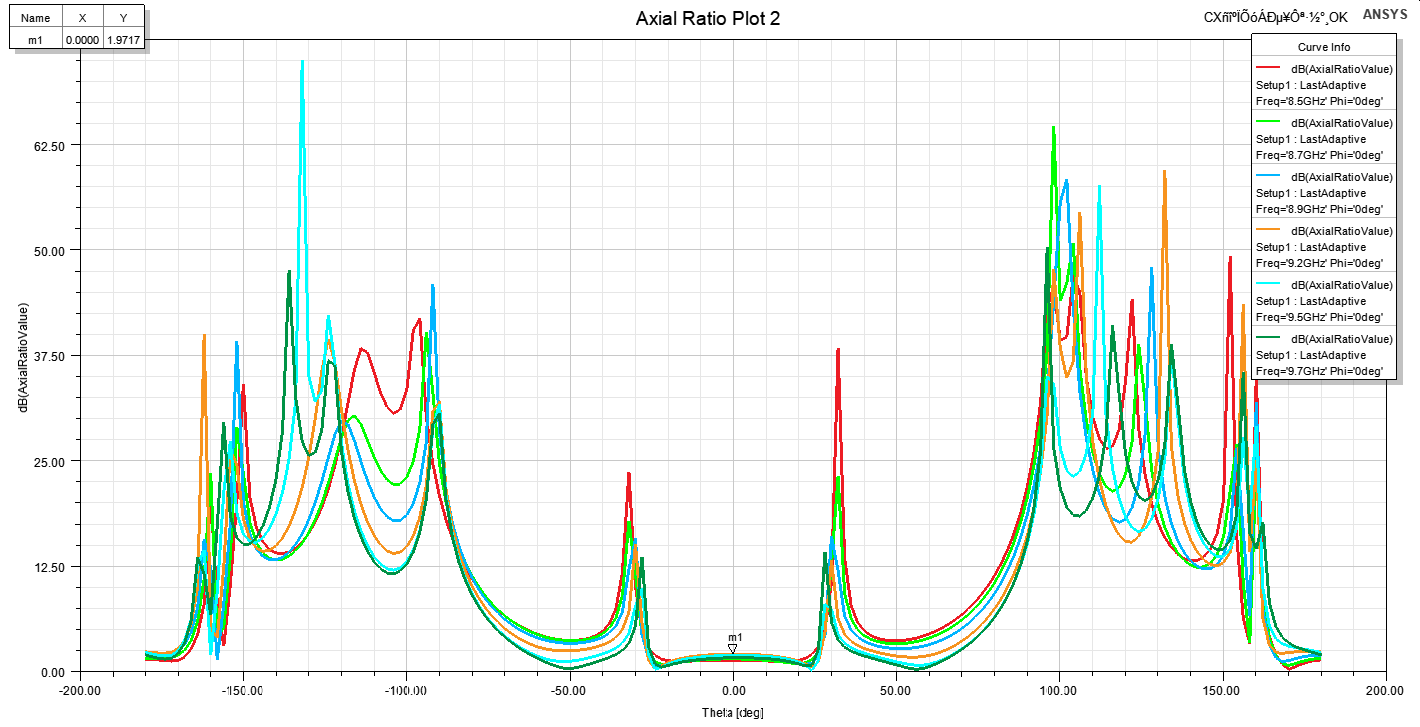

                                       X波段天线全频段轴比图

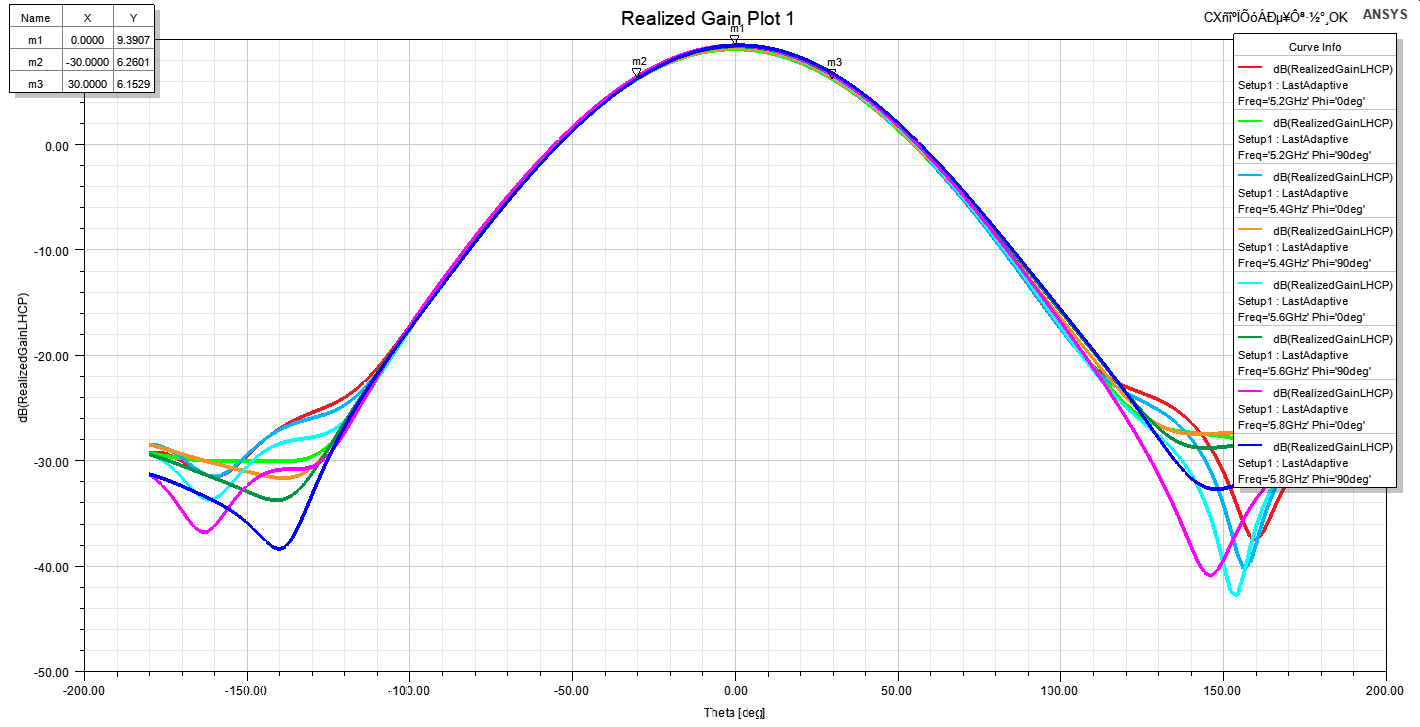

                                      C波段全频段天线增益图

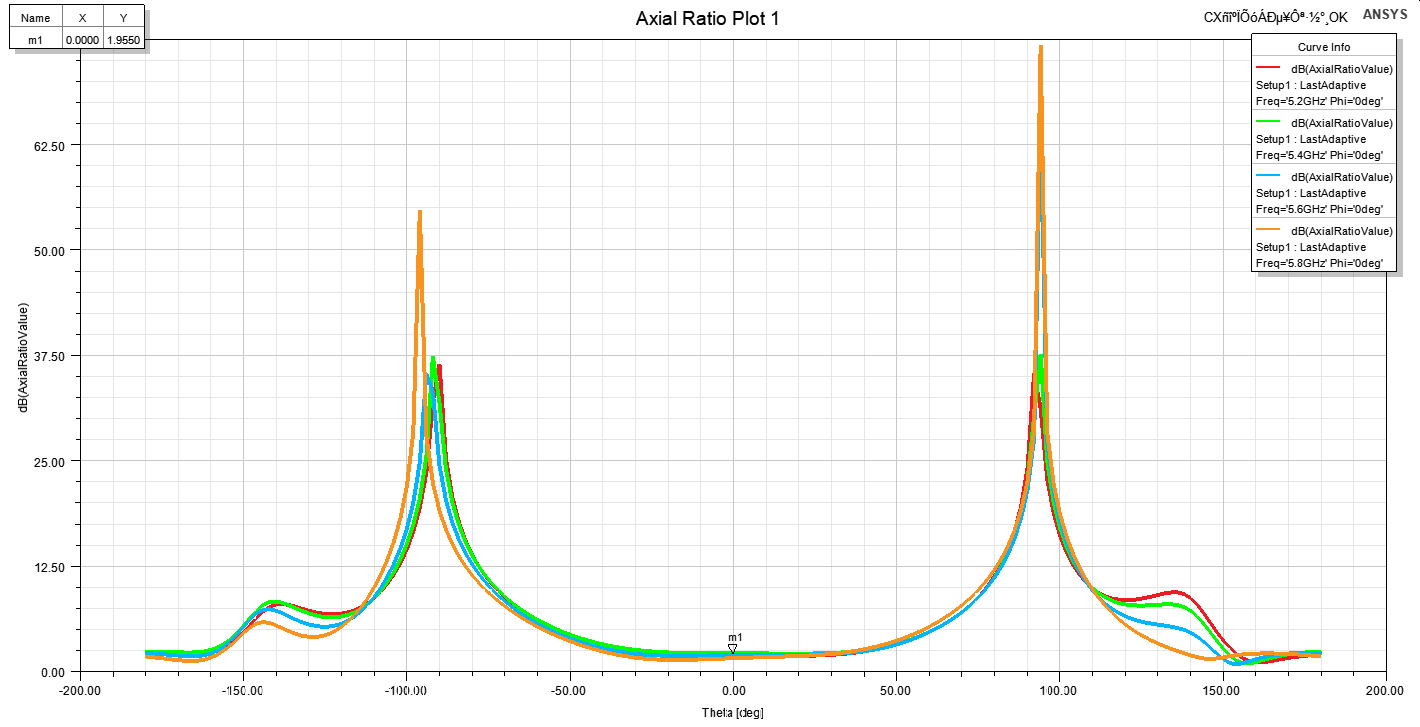

C波段天线全频段轴比图


　X波段天线扫描30°角度仿真图

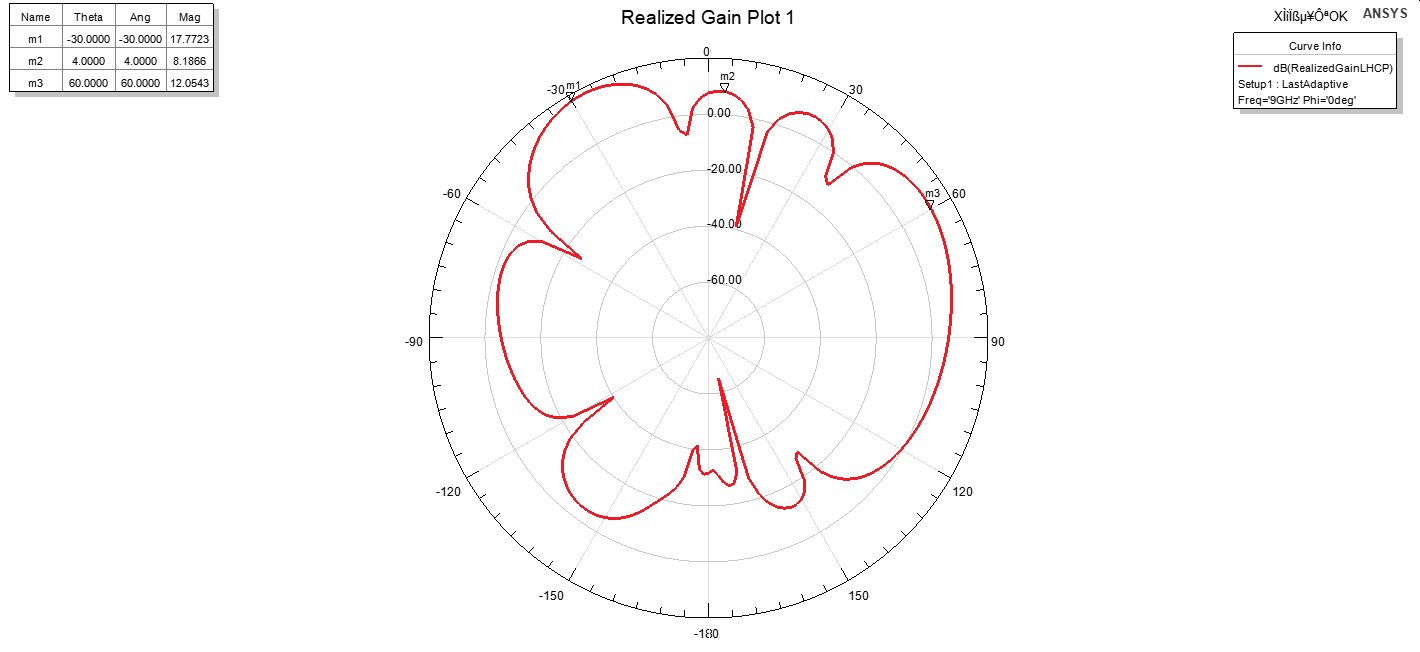

　C波段天线扫描30°角度仿真图
