导航信号转发器
天线可选配
18917114680
工程设备技术规格
（1）GNSS信号转发器
GNSS-SHJJZFXT001 系列可以接收室外 GPS/北斗 BD/GLONASS 等一种或者多种卫星信号，经滤波、放大、信号分配、信号调节、转发等环节，把卫星信号转入室内或其它卫星信号偏弱（不能到达）的地方，使得各项测试工作在室内即可正常完成。GNSS-SHJJZFXT001 系列具有功耗低，安装简单，信号稳定且增益可调等特点。
| 转发器主机配置参数 | |
| 频率（MHz） | GNSS全频段 |
| 增益（dB） | 47±1 |
| 程控衰减（dB） | 0~31 |
| 噪声系数（dB） | ＜2.0 |
| 阻抗（Ω） | 50 |
| 驻波比（VSWR） | ＜2.0 |
信号输出 | 2组 |
| 接口类型 | N-K（输入）；N-K（输出） |
| 供电电压（V） | 110-240V AC |
| 工作温度（℃） | -30~+85 |

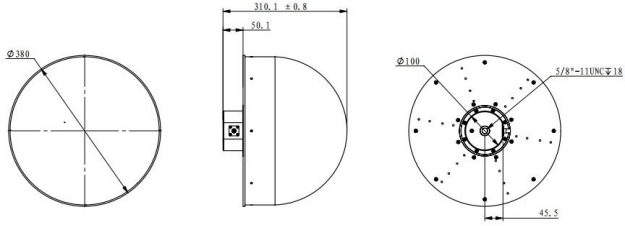

（2）GNSS全频段扼流圈天线（天线可选配）
| 电气性能指标 | |
| 频带（MHz） | 1551-1612/1166-1278 |
| 极化 | 右旋圆极化 |
| 增益（dB） | 仰角90°≥6.5 仰角20°≥0 |
| 轴比 | 仰角90°≤1.5 仰角15°≤5 |
| 前后比 | ±60°≥25dB |
| 相位中心（mm） | ＜2 |
| LNA增益（dB） | 50±1 |
| 驻波比VSWR | ＜1.5:1 |
| 噪声系数（带前置滤波器）（dB） | ＜1.5 |
| 直流供电（V） | 3.3-18 |
| 工作电压（mA） | ＜65 |
| 机械特性 | |
| 接头形式 | TNC母头 |
| 支撑结构 | 5/8 Inch thred |
| 天线罩材料 | 玻璃钢 |
| 天线颜色 | 白色 |
| 天线尺寸（mm） | Φ380×310mm |
| 工作相对湿度 | 90% |
| 工作温度（℃） | -55～+85 |
| 重量（Kg） | ≤8 |
| 储存温度（℃） | -55～+12 |
| 使用环境 | 室外 Outdoor |
（3）多频发射天线
| 电气性能指标 | |
| 频带（MHz） | 1557MHz～1612MHz 1197MHz～1278MHz |
| 极化 | 右旋圆极化 |
| 天线增益（dB） | 仰角90°≥5 仰角20°≥0 仰角10°≥-3 |
| 轴比（dB） | 仰角 90 °≤3 仰角 15 °≤5 |
| 前后比（dB） | ±60 °≥15 |
| 输入阻抗 | 50 |
| 驻波比VSWR | <2.0：1 |
| 机械特性 | |
| 接头形式 | TNC母头 |
| 天线颜色 | 上白下蓝 |
| 天线尺寸（mm） | Φ145×58 |
| 工作相对湿度 | 90% |
| 工作温度（℃） | 40～+70 |
| 重量（Kg） | 0.3 |
| 储存温度（℃） | -55～+85 |
| 使用环境 | 室内 Outdoor |

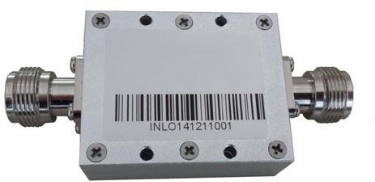

（4）中继放大器
| 频率范围（MHz） | 1100-1700 |
| 增益（dB） | 28±1.0 |
| 噪声系数（dB） | ≤2.0 |
驻波比 | ≤2.0 |
阻抗（Ω） | 50 |
DC 电压（V） | 5 |
工作电流（mA） | ≤25 |
接头类型 | N-K |
工作温度（°C） | -40～+80 |
存储温度（°C） | -55～+85 |
外观尺寸（mm） | 50×41×18.5 |
重量（kg） | 0.20 |
