GNSS室内覆盖转发系统
18917114680

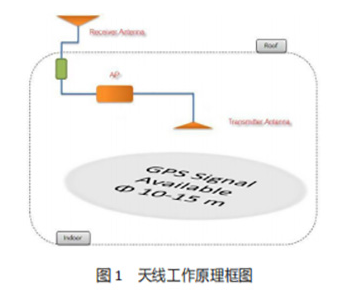

一、概述
1. SHJJGN4000 转发系统主要是由 GPS L1/L2、GLONASS L1/L2、BD2 B1/B2/B3组成，是将GPS、GLONASS、BD信号引入到卫星信号受到遮挡的区域，使您能够在该区域内能接收到GPS L1/L2及GLONASS L1/L2及BD2 B1/B2/B3信号,完成验机、系统调试和授时、定位等工作。
2. 该卫星信号室内覆盖系统天线和放大器部分采用整体全密封设计，外观美观，防水性、
防腐性以及耐高温性良好，天线罩采用防紫外线抗老化的工程塑料，为天线长期在户外恶劣环境下工作提供保障。接收天线增益高轴比好，方向图波束宽，低仰角信号的接收效果良好，在恶劣环境也能正常工作。
3. 该卫星室内覆盖系统接收天线低噪放部分和路线放大器采用低噪放放大电路设计，增加了前置滤带通滤波器，确保增益高噪声低，从而提升了定位、通信的准确性和成功率。
二、技术参数
2.1接收天线性能
技术要求 | 技术指标 |
接收频率范围 | GPSL1/L2、GLONASS L1/L2、BD2B1/B2/B3 |
极化方式 | 右旋圆极化(RHCP ) |
输出阻抗 | 50Ω |
轴比 | ≤5dB |
天线驻波比 | ≤1.2 |
LNA増益 | 38±2dB |
LNA噪声系数 | ≤l.0dB |
LNA驻波比 | ≤2.0 |
带外抑制 | ≥50dBc@l585±50MHz |
供电电压 | 3～5V |
工作电流 | ≤20mA |
可靠性要求 | 雷击浪涌性能(Surge resistion):按照 IEC61000-4-5 标准，能经受住6KV ,1.2/50μs冲击电压，仪器内阻 为2Ω，电流不小于3KA. |
2.2 L线路放大器性能
技术要求 | 技术指标 |
増益 | 40±2dB |
噪声系数 | ≤1.2dB |
带外抑制（偏离中心频率100MHz ） | ≥70dBc@1585±50MHz |
驻波比 | ≤2.0 |
供电电压 | 5V |
工作电流 | ≤40 mA |
2.3发射天线性能
技术要求 | 技术指标 |
发射频率范围 | GPSL 1/1.2、GLONASS LI/I2* BD2 BI/B2/B3 |
极化方式 | 右旋圆极化（RHCP ） |
输出阻抗 | 50Ω |
轴比 | <3dB |
天线増益 | 4.5dBic ( Zenith ) |
天线驻波比 | <1.2 |
2.4天线机械性能
技术要求 | 技术指标 |
天线罩材料 | ABS |
工作温度 | -40℃-*70℃ |
储藏温度 | -55℃-*75℃ |
工作湿度 | 95% |
工作风速 | 135Km/h |
极限风速 | 200Km/h |
工作环境（接收天线） | 室外自然条件 |

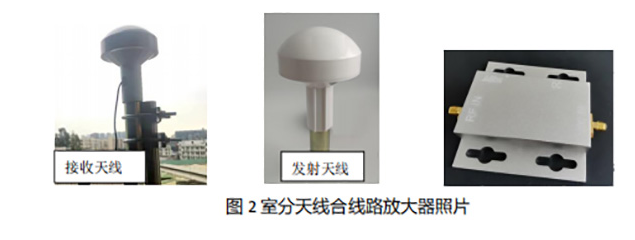

三、天线安装方法
3.1、抱杆直径Φ30~Φ30mm，优选Φ48mm.
3.2、安装步骤：
(1)接收天线：抱开竖置式安装，用抱箍将接收天线组件安装在抱杆上，抱箍用螺丝固定到固定杆。
(2)发射天线：安装于需信号覆盖位置天花板上，见下图所示。
(3)线路放大器：固定于墙上即可(RF IN连接接收天线SMA ；RF OUT连接发射天线SMA ； DC IN连接DV 5V供电）。
四、天线安装注意事项
（1）可以选择护栏边缘.天线四周10米以外没有高于天线3米以上的建筑物。
（2）注意安全作业，不要在潮湿、下雨、起风的天气安装天线；
（3）不要在高压电线附近安装天线；
（4）所有紧固件必须拧紧。
五、天线的避雷措施

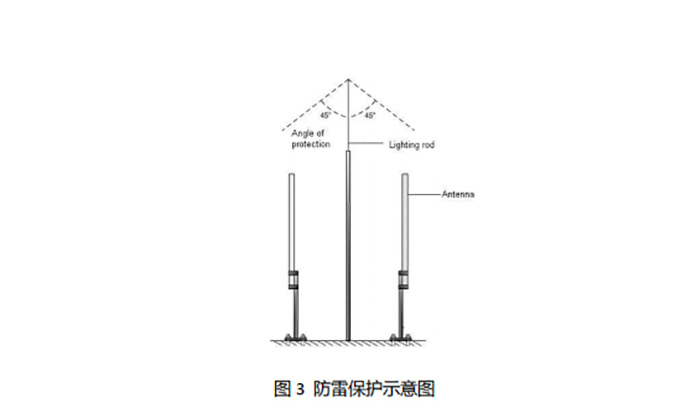

室外天线一般安装在楼体防雷的保护范围内.如果天线高出了或不在防雷保护范围内，需要架设避雷针.避雷针如图所示，避雷针的高度根据天线的安装位置而定，高度要远远高于天线 (高岀0.5~1米拟上)，避雷针需要与楼体的避雷线路充分焊接，保证接地电阻小于10欧姆.可以直接用粗铁片将避雷针（铁柱子）焊接到建筑物的避雷地。
