SLB1L1无源天线1
该天线可以实现北斗一号卫星信号的收发功能，同时可接收B1L1的定位信号。天线部分采用微带结构设计，具有良好的顶点增益和低仰角增益。
天线采用叠层结构，收发频段信号间具有良好的隔离度。
18917114680
天线指标 | |||
工作频率 | S | L | L1/B1 |
顶点增益 | ≥4dBi | ≥3dBi | ≥ 1/ 0.5dBi |
仰角增益(20°) | ≥-3.0dBi | ≥-3.5dBi | ≥-6dBi |
极化方式 | RHCP | LHCP | RHCP |
顶点轴比 | ≤3dB | ≤3dB | ≤5dB |
收发隔离度 | ≥25dB | / | ≥10dB |
输出阻抗 | 50Ω | ||
水平面覆盖角度 | 360o | ||
输出驻波比 | ≤1.5 | ||
机械特性 | |||
接头方式 | MMCX-JW-RG178-60mm | ||

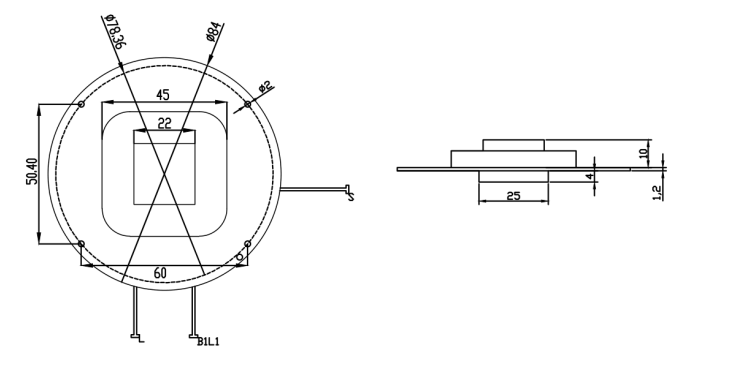

天线尺寸 | Φ84mm*H15.2mm | ||
工作环境 | |||
工作温度 | -40℃～+70℃ | ||
存储温度 | -55℃～+85℃ | ||
相关资料下载：
JJANT-22-01-03 SLB1L1 无源天线1-规格书.pdf
