LS+B3北斗一线通天线（Φ75，5W）

1、此产品是一款支持北斗一代和北斗二代卫星系统的小型多频外置式天线，可以满足目前北斗卫星移动终端和车载船载移动终端对北斗一代收发通信和北斗二代B3频段的接收和发射要求。
2、天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线引入的接收机测量误差的影响降低到最小；天线单元增益高，方向图波束宽，确保低仰角信号的接收效果，高遮挡环境仍能正常收星；具有信号稳定、体积小、重量轻、防水防尘、坚固抗震等优越性能。

18917114680

一，天线指标：

天线指标	天线特性
工作频率	S	B3	L
发射频率 RT（MHz）			1615.68 ±4.08
接收频率 RD（MHz）	2491.75±4.08	1268.52±10.23
顶点增益	4.5dBi	3.0dBi	4.0dBi
仰角增益（仰角≥50°）	≥1dBi	≥1dBi	≥1dBi
仰角增益（20°≤仰角≤50°）	≥-3.8dBi	≥-3.8dBi	≥-3.8dBi
极化方式	RHCP		LHCP
顶点轴比	≤3dB	≤3dB	≤3dB
水平面覆盖角度	360°
输出驻波比	≤2.0

二、LNA指标：

LNA 指标	S	B3
增益	40±2dB	40±2dB
噪声系数	≤1.5dB	≤1.5dB
输入驻波比	≤2.0	≤2.0
输出驻波比	≤2.0	≤2.0
带内平坦度	±1dB	±1dB
带外抑制	≥60dB@2492±100MHz， ≥80dB@1615.68MHz	≥60dB@1268±100MHz， ≥90dB@1615.68MHz
工作电压	DC 5±0.2V
工作电流	≤80mA

三、PA指标：

PA指标	L
输入信号功率	-5dBm
增益平坦度	±1dB
输出P-1功率	≥37dBm
二次谐波抑制	≥40dB
工作电压	DC 5±0.2V
工作电流	≤3A

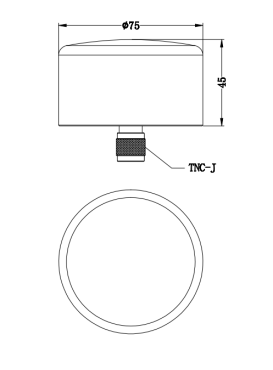

四、天线结构与机械特性：

接口：TNC-J
