1. 技术指标:
频率范围 | 9.4GHz±0.5GHz |
射频接口 | SMA-K |
外观尺寸 | 120mm×120mm×20mm(预估值,长宽变动10%以内) |
特性阻抗 | 50Ω |
驻波(VSWR) | ≤2 |
E面波束宽度(3dB) | 19±2° |
H面波束宽度(3dB) | 19±2° |
增益 Gain | 16dBi-18dBi |
二、方向图

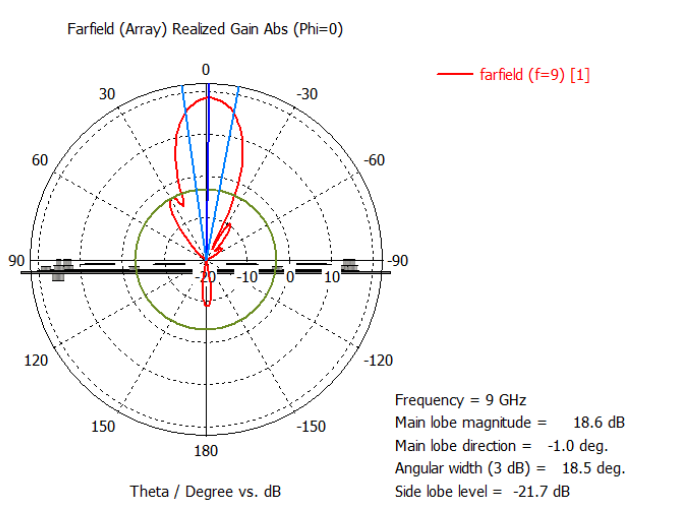

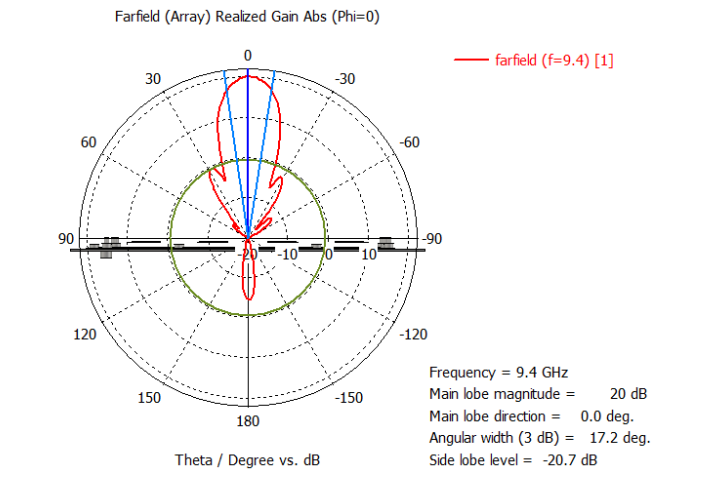

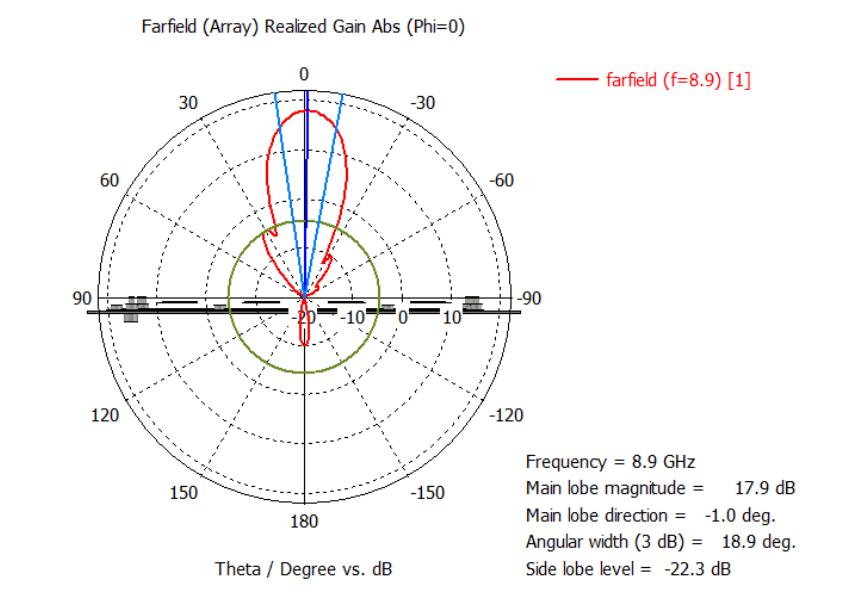

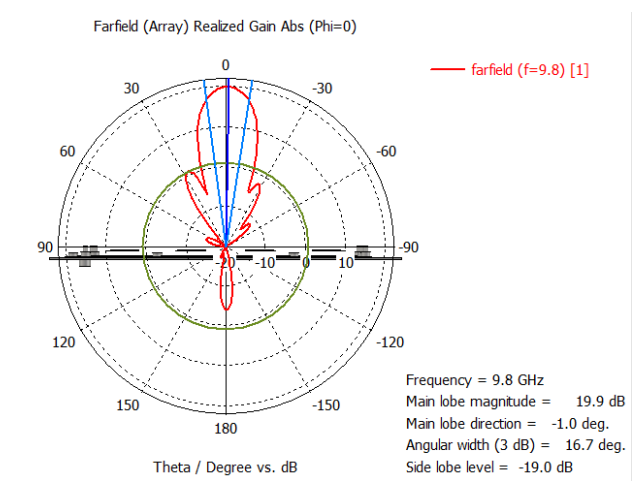

E面:

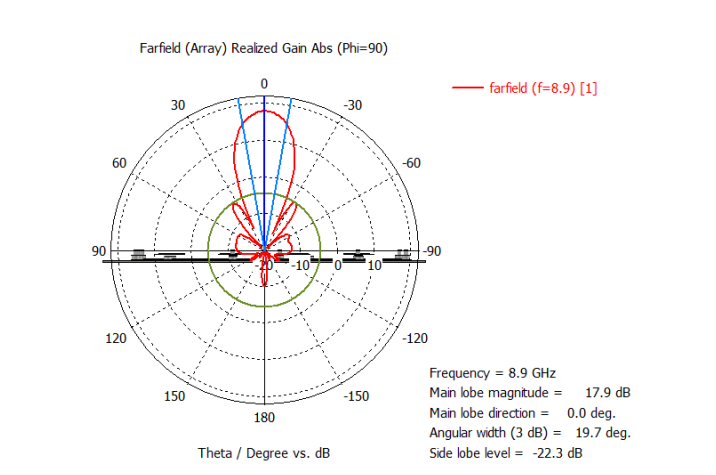

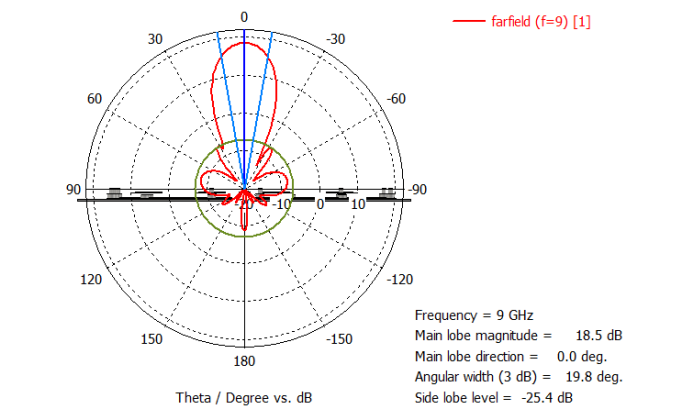

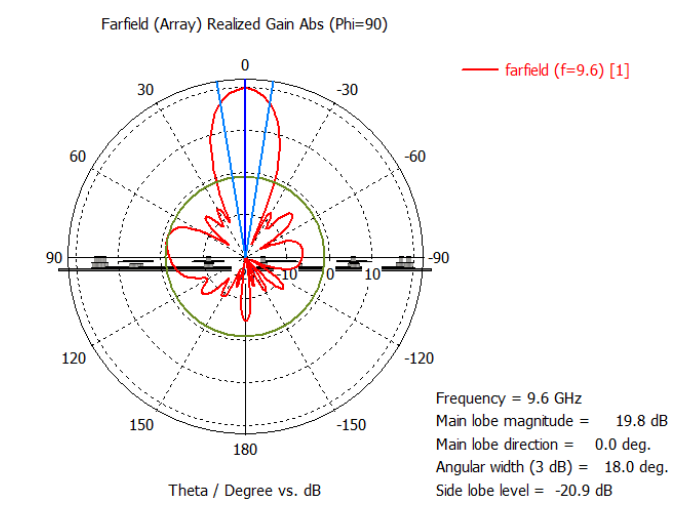

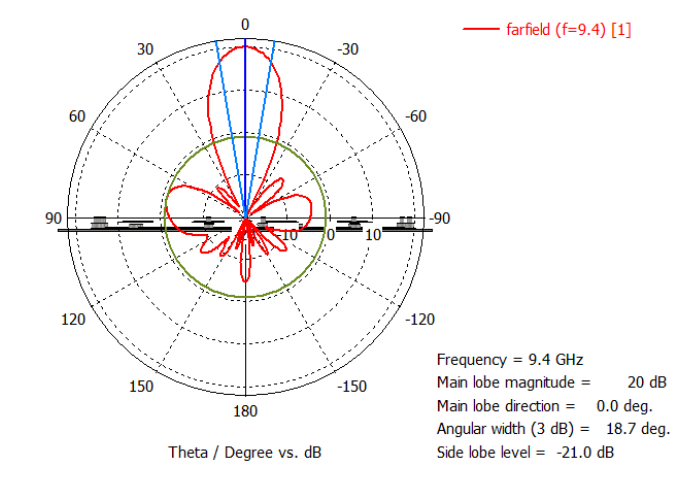

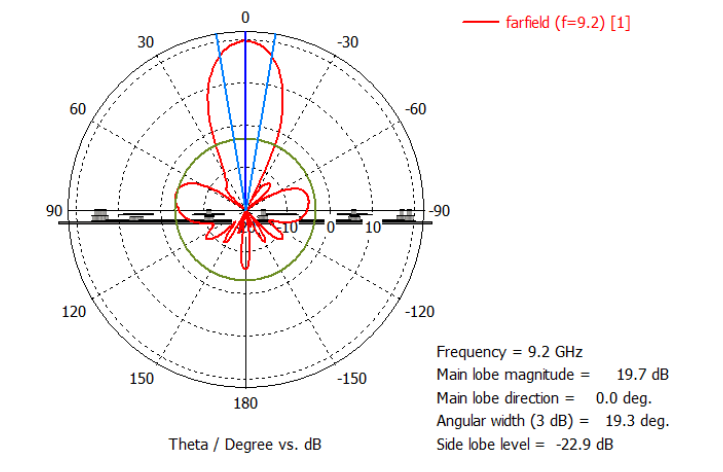

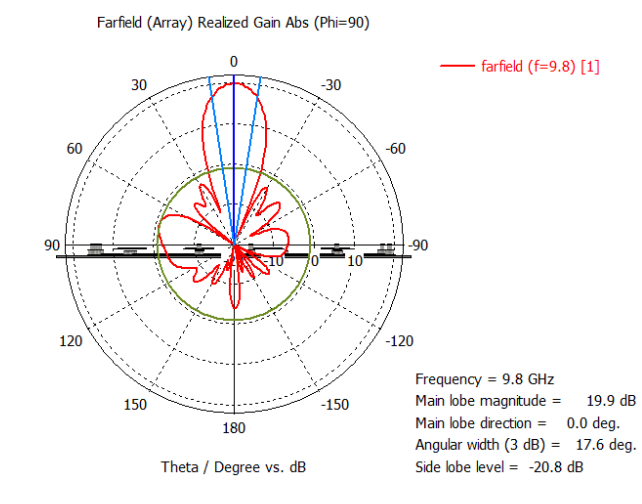

H面:
相关资料下载:
JJANT-22-02-06 9.4GHz微带阵列天线规格书.pdf
1. 技术指标:
频率范围 | 9.4GHz±0.5GHz |
射频接口 | SMA-K |
外观尺寸 | 120mm×120mm×20mm(预估值,长宽变动10%以内) |
特性阻抗 | 50Ω |
驻波(VSWR) | ≤2 |
E面波束宽度(3dB) | 19±2° |
H面波束宽度(3dB) | 19±2° |
增益 Gain | 16dBi-18dBi |
二、方向图

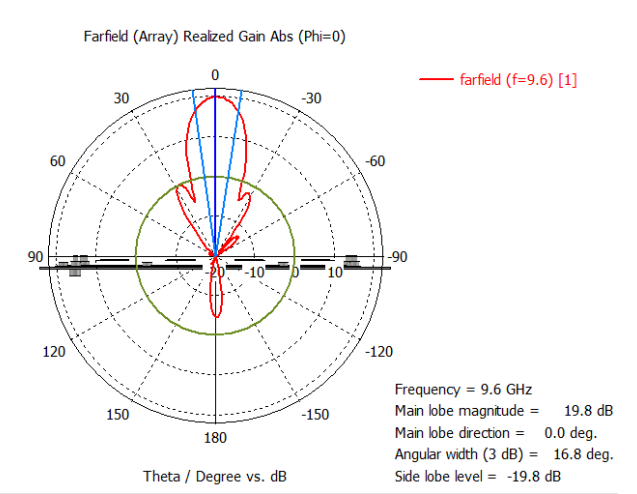

E面:

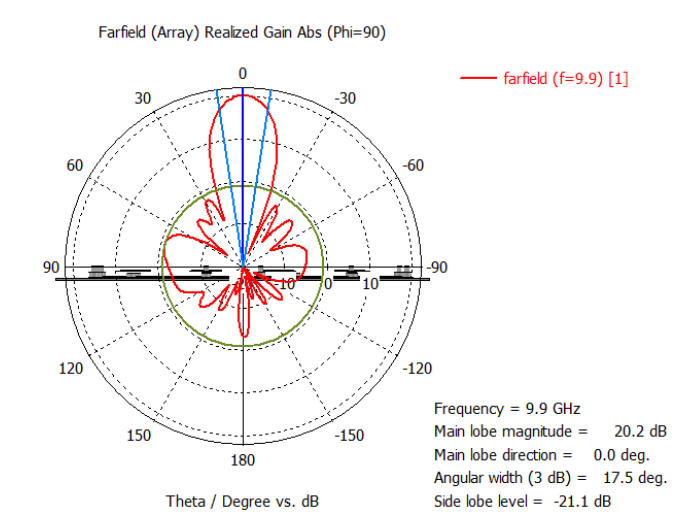

H面:
