1.7GHz-6GHz双极化喇叭天线一
18917114680
一、技术参数
1、频率：1.7-6GHz
2、驻波：≤2
3、交叉极化隔离≥25dB
4、材料：铝导电氧化
5、接口：SMA-K
6、最大功率：50W
7、尺寸：135mm×112mm×112mm
8、增益：如下表
端口1：
频率MHz | 增益值 | E面波束宽度 | H面波束宽度 | 前后比dB |
1700 | 6.98 | 76.4 | 84.2 | 11.9 |
2000 | 8.15 | 68.2 | 67.3 | 13.3 |
2100 | 8.31 | 66.8 | 62.7 | 14.1 |
2500 | 9.24 | 65.8 | 56.9 | 18.5 |
2700 | 9.48 | 62.2 | 52.7 | 19.1 |
3000 | 10.54 | 57.1 | 45.6 | 21.3 |
3500 | 11.50 | 50.5 | 37.2 | 18.2 |
4000 | 10.22 | 52.8 | 33.7 | 17.4 |
4500 | 11.10 | 48.2 | 36.9 | 20.4 |
5000 | 11.52 | 48.7 | 35.3 | 21.3 |
5500 | 12.42 | 39.8 | 31.7 | 19.4 |
5800 | 12.60 | 38.8 | 36.3 | 19.2 |
6000 | 13.09 | 37.3 | 34.2 | 21.0 |
端口2：
频率MHz | 增益值 | E面波束宽度 | H面波束宽度 | 前后比dB |
1700 | 6.93 | 76.5 | 84.3 | 11.9 |
2000 | 8.20 | 68.0 | 67.2 | 13.3 |
2100 | 8.34 | 66.7 | 62.7 | 14.1 |
2500 | 9.28 | 65.6 | 56.8 | 18.6 |
2700 | 9.48 | 62.3 | 52.8 | 19.1 |
3000 | 10.50 | 57.0 | 45.6 | 18.0 |
3500 | 11.5 | 50.6 | 37.3 | 18.1 |
4000 | 10.2 | 53.1 | 33.9 | 17.4 |
4500 | 11.1 | 48.7 | 37.3 | 20.0 |
5000 | 11.5 | 49.3 | 35.8 | 20.5 |
5500 | 12.4 | 40.1 | 31.9 | 19.5 |
5800 | 12.7 | 38.1 | 35.2 | 19.3 |
6000 | 13.2 | 36.7 | 33.6 | 21.0 |

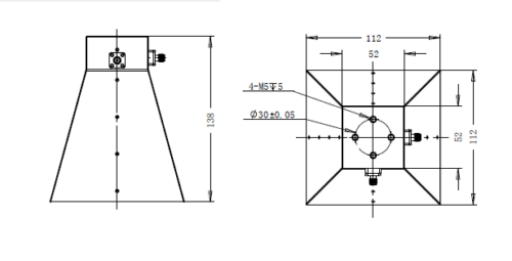

二、结构尺寸
相关资料下载：
JJANT-22-02-04 1.7GHz-6GHz双极化喇叭天线一 规格书.pdf
