四星全频高精度测向测量天线
该天线可以接收 GPS、GLONASS 和北斗频段的信号。适用于高精度测绘领域，广泛应用于大地测量、道路施工、海洋测量、码头集装箱作业等场合。
18917114680
（1）天线信号好：天线单元增益高，方向图波束宽，确保对低仰角信号亦有良好的接收效果，在一些遮挡较严重的场合仍能正常工作。
（2）定位精度高：天线部分采用多馈点设计方案，保证相位中心与几何中心的重合，将天线对测量误差影响降低到最小。
（3）抗干扰能力强：天线电路采用了抗干扰技术，在具有一定干扰的复杂环境中仍能正常工作。
（4）可靠性高：天线外壳具有抗高低温冲击、防水、防紫外线等特性，为天线能长期在野外工作提供保障。
一、无源天线指标
工作频率 | GPS L1/L2 | GLONASS G1/G2 | Galileo E1/E2b | BD B1/B2/B3 |
顶点增益 | L1≥5.5dBi L2≥5.0dBi L5≥3.5dBi L-band≥3.5dBi | G1≥5.5dBi G2≥5.0dBi | E1≥5.0dBi E5b≥4.5dBi
| B1≥5.5dBi B2≥4.5dBi B3≥4.5dBi |
极化方式 | RHCP | |||
水平面覆盖角度 | 360° | |||
输出阻抗 | 50Ω | |||
输出驻波 | ≤1.5 | |||
顶点轴比 | ≤3dB | |||
相位中心误差 | ＜±2mm | |||
二、低噪声放大器指标
有源增益 | 40±2dB |
噪声系数 | ≤1.8dB |
输出驻波 | ≤2.0 |
差分传输延迟 | ≤5ns |
工作电压 | 3.3~5.5V |
工作电流 | ≤48mA |

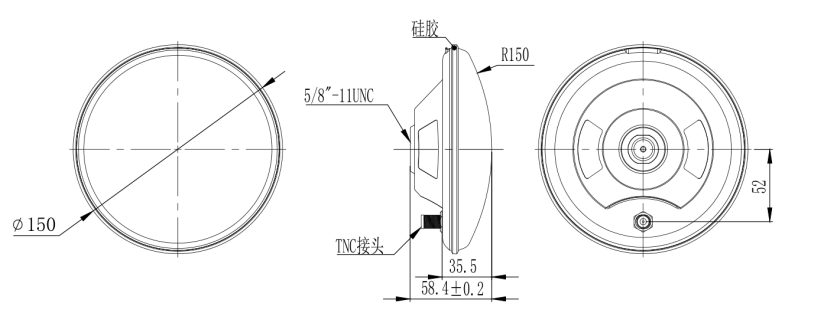

三、机械特性
天线尺寸 | D150mm H58.4mm |
接头方式 | TNC-K |
重量 | ≤450g |
四、工作环境
工作温度 | -45℃~+70℃ |
存储温度 | -55℃~+85℃ |
湿度 | 95%不冷凝 |
防水等级 | IP67 |
