GNSS全频段测量型天线
该款天线有单频、双频、双星双频、三星七频等多种类型，可广泛应用于大地测量、海洋测量、航道测量、地震监测、桥梁变形监测、山体滑坡监测、码头集装箱作业等场合。
1、天线部分采用多馈电设计方案，保证天线相位中心与几何中心的重合，从而更好的提高测量精度。
2、天线单元增益高，方向图波束宽，确保低仰角信号的接收效果。
3、体积小巧，重量轻。
4、防水，防紫外线天线罩，为天线能长期在野外工作提供保障。
18917114680
一、整体指标
频率范围：GPS L1、L2、L5
BD2 B1、B2、B3
GLONASS L1、L2
连接器：TNC母座
安装螺纹：5/8''*11（英制）
尺寸：＜φ150mm*70mm
重量：≤500g
工作温度：-40℃~+85℃
二、无源天线指标
极化方式：右旋圆极化
阻抗：50Ω
天线波束：方位角：0°~360°，俯仰角：5°~90°
不圆度：≤1.5dB@仰角20°
法向增益：≥4.5dBic
轴比：≤2dB
电压驻波比:≤2
相位中心误差（仰角20°）≤2mm
三、低噪放指标
放大器增益：40±2dB
噪声系数：≤2dB
电压驻波比：≤2
带内平坦度：≤1.5dB
输出1dB压缩点：≥0dBm
工作电压：3.3-12V
工作电流：＜50mA

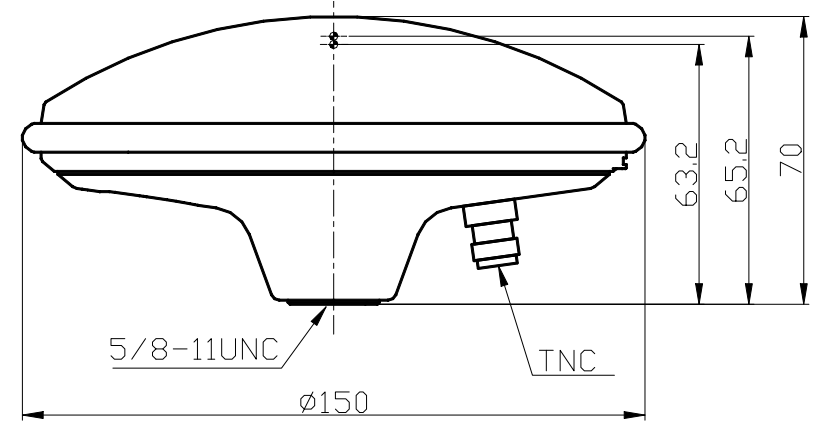

四、结构尺寸
